1 特性
- 符合汽車應用 應用認證
- 具有符合 AEC-Q100 標準的下列結果：
- 器件溫度 1 級：-40°C 至 125°C 的環境運行溫度范圍
- 器件人體模型 (HBM) 分類等級 3A
- 器件充電器件模型 (CDM) 分類等級 C6
- 信號傳輸速率：25Mbps刪除了數據表標題中的刪除了數據表標題中的
- 輸入時使用集成噪聲濾波器
- 默認輸出高電平和低電平選項
- 低功耗，每通道 ICC 典型值（1Mbps 時）：
-
ISO7340-Q1：0.9mA（5V 電源）、
0.7mA（3.3V 電源） -
ISO7341-Q1：1.2mA（5V 電源）、
0.9mA（3.3V 電源） -
ISO7342-Q1：1.3mA（5V 電源）、
0.9mA（3.3V 電源）
-
ISO7340-Q1：0.9mA（5V 電源）、
- 低傳播延遲：典型值 31ns
（5V 電源） - 3.3V 和 5V 電平轉換
- 70KV/μs 瞬態抗擾度，典型值（5V 電源）
- 優異的電磁兼容性 (EMC)
- 系統級靜電放電 (ESD)、瞬態放電 (EFT) 以及抗浪涌保護
- 低輻射
- 由 3.3V 和 5V 電源供電
- 寬體小外形尺寸集成電路 (SOIC)-16 封裝
- 安全相關認證：
2 應用
- 是下列應用中光耦合器的替代產品：
- 工業現場總線 (Fieldbus)
- Profibus 現場總線
- Modbus
- DeviceNet 數據總線
- 伺服器控制接口
- 電機控制
- 電源
- 電池組
- 工業現場總線 (Fieldbus)
3 說明
ISO734x-Q1 系列器件可提供符合 UL 1577 標準的長達 1 分鐘且高達 3000 VRMS 的電隔離，以及符合 VDE V 0884-10 標準的 4242 VPK 隔離。這些器件具有四個隔離通道，后者由邏輯輸入和輸出緩沖器組成，并由二氧化硅 (SiO2) 絕緣隔柵進行隔離。
ISO7340-Q1 器件具有四個正向通道，ISO7341-Q1 器件具有三個正向通道和一個反向通道，ISO7342-Q1 器件具有兩個正向通道和兩個反向通道。如果出現輸入功率或信號損失，默認輸出低（訂購部件號帶有后綴 F）或高（訂購部件號不帶后綴 F）。有關更多詳細信息，請參閱 器件功能模式部分。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸 |
|---|---|---|
| ISO7340-Q1 | SOIC (16) | 10.30mm x 7.50mm |
| ISO7341-Q1 | ||
| ISO7342-Q1 |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

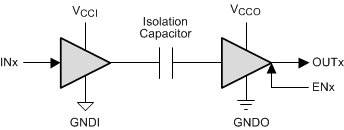

簡化電路原理圖
VCCI 和 GNDI 分別是輸入通道的電源和接地連接。
VCCO 和 GNDO 分別是輸出的電源和接地連接。
4 修訂歷史記錄
Changes from A Revision (August 2016) to B Revision
- Deleted “增強型”Go
Changes from * Revision (July 2016) to A Revision
- 已將 CQC 認證從“已計劃”更改為“已通過”Go
- Changed the minimum air gap (clearance) parameter (L(I01)) to the external clearance parameterGo
- Changed the minimum external tracking (creepage) parameter (L(I02)) to the external creepage parameterGo
- Changed the input-to-output test voltage parameter (VPR) to the apparent charge parameter (qpd)Go
- Changed the typ value for the enable propagation delay, high impedance-to-high output parameter of the FC devices and the typ value for the enable propagation delay, high impedance-to-low output parameter of the C devices from 16 to 16000 in the Switching Characteristics—3.3-V Supply tableGo
- Added 接收文檔更新通知 部分Go
