1 特性

• 信號傳輸速率：25Mbps
• 輸入時使用集成噪聲濾波器
• 默認輸出“高”和“低”選項
• 低功耗：每通道的 I_CC 典型值（1Mbps時）：
  • ISO7320：1.2mA（5V 電源供電時），
    0.9mA（3.3V 電源供電時）
  • ISO7321：1.7mA（5V 電源供電時），
    1.2mA（3.3V 電源供電時）
• 低傳播延遲：典型值 33ns
  （5V 電源供電時）
• 3.3V 和 5V 電平轉換
• 寬溫度范圍：-40°C 至 125°C
• 65KV/μs 瞬態抗擾度，
  典型值（5V 電源供電時）
• 優異的電磁兼容性 (EMC)
  • 系統級靜電放電 (ESD)、瞬態放電 (EFT) 以及抗浪涌保護
  • 低輻射
• 隔離隔柵壽命：> 25 年
• 可由 3.3V 和 5V 電壓供電
• 窄體小尺寸集成電路 (SOIC)-8 封裝
• 安全及管理批準:
  • 符合 DIN V VDE V 0884-10 和 DIN EN 61010-1 標準的 4242 V_PK 隔離中的 4242 VPK 部分
  • 符合 UL 1577 標準且長達 1 分鐘的 3000V_RMS 隔離
  • CSA 組件接受通知 5A，IEC 60950-1、IEC 60601-1 和 IEC 61010-1 標準中 CSA 組件接受列表項的“（審批正在審理中）”
  • 通過 GB4943.1-2011 CQC 認證

2 應用

• 在下列應用中的光電耦合器替代產品：
  • 工業用 FieldBus
    • ProfiBus
    • ModBus
    • DeviceNet™ 數據總線
  • 伺服控制接口
  • 電機控制
  • 電源
  • 電池組

3 說明

ISO732x 可提供符合 UL 標準的長達 1 分鐘且高達 3000 V_RMS 的電流隔離，以及符合 VDE 標準的 4242 V_PK 隔離。 這些器件具有兩個隔離通道，其邏輯輸入和輸出緩沖器由二氧化硅 (SiO₂) 絕緣隔柵分離開來。 ISO7320 的兩個通道方向相同，而 ISO7321 的兩個通道方向相反。 如果出現輸入功率或信號損失，則后綴為“F”的器件默認輸出“低”電平，后綴沒有“F”的器件則默認輸出“高”電平。 更多詳細信息，請參見器件功能模式。 與隔離電源配合使用，這些器件可防止數據總線或者其它電路上的噪聲電流進入本地接地并且干擾或損壞敏感電路。 ISO732x 已針對惡劣環境集成了噪聲濾波器，在此類環境下，器件的輸入引腳上可能會出現短噪音脈沖。 ISO732x 具有晶體管晶體管邏輯電路 (TTL) 輸入閾值，工作電壓范圍為 3V 到 5.5V。 憑借創新的芯片設計和布線技術，ISO732x 的電磁兼容性得到了顯著增強，從而可確保提供系統級 ESD、EFT 和浪涌保護并符合輻射標準。

1. 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

部分增加了腳注。

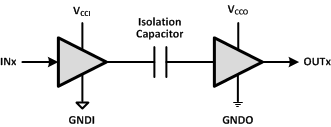

簡化電路原理圖

1. V_CCI 和 GNDI 分別是輸入通道的電源和接地連接。

2. V_CCO 和 GNDO 分別是輸出通道的電源和接地連接。
