1 特性

• 信號傳輸速率：25Mbps
• 輸入端集成有噪聲濾波器
• 默認輸出“高電平”和“低電平”選項
• 低功耗：I_CC 典型值
  • 1Mbps 時為 1.9mA，25Mbps 時為 3.8mA（5V 電源供電時）
  • 1Mbps 時為 1.4mA，25Mbps 時為 2.6mA（3.3V 電源供電時）
• 低傳播延遲：典型值 32ns（5V 電源供電時）
• 3.3V 和 5V 電平轉換
• 寬 T_A 額定范圍：-40°C 至 125°C
• 65KV/μs 瞬態抗擾度，典型值（5V 電源供電時）
• 優異的電磁兼容性 (EMC)
  • 系統級靜電放電 (ESD)、瞬態放電 (EFT) 以及抗浪涌保護
  • 低輻射
• 隔離隔柵壽命：> 25 年
• 可由 3.3V 和 5V 電壓供電
• 窄體小尺寸集成電路 (SOIC)-8 封裝
• 安全及管理批準:
  • 符合 DIN V VDE V 0884-10 標準和 DIN EN 61010-1 標準的 4242 V_PK 隔離 ”中）中）
  • 符合 UL 1577 標準且長達 1 分鐘的 3000 V_RMS 隔離”
  • CSA 組件接受通知 5A，
    IEC 60950-1 和 IEC 61010-1 終端設備標準中的 CSA 組件接受列表項中 CSA 組件接受列表項的“（審批正在審理中）”
  • 符合 GB4943.1-2011 的 CQC 認證
  的“所有機構的審批已通過”

2 應用

• 在下列應用中的光電耦合器替代產品：
  • 工業用 FieldBus
    • ProfiBus
    • ModBus
    • DeviceNet™ 數據總線
  • 伺服控制接口
  • 電機控制
  • 電源
  • 電池組

3 說明

ISO7310x 可提供符合 UL 標準的長達 1 分鐘且高達 3000 V_RMS 的電流隔離，以及符合 VDE 標準的 4242 V_PK 隔離。 這些器件具有一個隔離通道，其邏輯輸入和輸出緩沖器由二氧化硅 (SiO₂) 絕緣隔柵分離開來。 通過與隔離電源一起使用，ISO7310x 可防止數據總線或者其它電路上的噪聲電流進入本地接地端并干擾或者損壞敏感電路。 這些器件已針對惡劣環境集成了噪聲濾波器，在此類環境下，器件的輸入引腳上可能會出現短噪音脈沖。 ISO7310x 具有晶體管晶體管邏輯電路 (TTL) 輸入閾值，工作電壓范圍為 3V 到 5.5V。 憑借創新的芯片設計和布線技術，ISO7310x 的電磁兼容性得到了顯著增強，從而可確保提供系統級 ESD、EFT 和浪涌保護并符合輻射標準。

1. 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

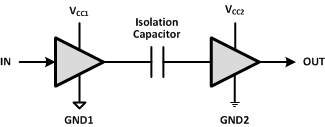

簡化電路原理圖

4 修訂歷史記錄

Changes from C Revision (March 2015) to D Revision

• 已添加“和 DINEN 61010-1 標準”至“4242 V_PK”（特性Go
• 已刪除特性Go
• Deleted IEC from the section title: Insulation and Safety-Related Specifications for D-8 PackageGo
• Changed the CTI Test Conditions in Insulation and Safety-Related Specifications for D-8 PackageGo
• Changed V_ISO Test Condition in the Insulation Characteristics table Go
• Changed column CSA in the Regulatory Information tableGo

Changes from B Revision (September 2014) to C Revision

• 已將特性中的“輸入引腳上集成有噪聲濾波器”更改為“輸入端集成有噪聲濾波器”Go
• 已添加特性 - 默認輸出“高電平”和“低電平”選項Go
• 已將“DIN V VDE 0884-10 標準”更改為 “DIN V VDE V 0884-10”（特性Go
• 已將特性中的“3 KV_RMS 隔離”更改為“3000 V_RMS 隔離Go
• 已添加“（審批正在審理中）”至特性Go
• 已將特性中的“通過 GB4943.1-2011 CQC 認證”更改為“符合 GB4943.1-2011 的 CQC 認證”Go
• 已將簡化電路原理圖中的 GND1 更改為 GNDI，GND2 更改為 GNDOGo
• Changed the Handling Ratings to ESD Ratings table and updated guidelinesGo
• Changed the CTI MIN value in Insulation and Safety-Related Specifications for D-8 PackageFrom: >400 V To: 400 VGo
• Added "DT1" to the Minimum internal gap in Insulation and Safety-Related Specifications for D-8 PackageGo
• Changed the DTI MIN value in Insulation and Safety-Related Specifications for D-8 Package From: 0.014 mm To: 13 µMGo
• Changed the R_IO Test Condition in Insulation and Safety-Related Specifications for D-8 Package From: T_A < 100°C To: T_A = 25°CGo
• Changed the R_IO Test Condition in Insulation and Safety-Related Specifications for D-8 Package From: T_A ≤ max To: T_A = 125°CGo
• Changed DIN V VDE 0884-10 To: DIN V VDE V 0884-10 in the Insulation CharacteristicsGo
• Added V_IOSM to the Insulation Characteristics table Go
• Changed R_S Test Conditions in Insulation Characteristics From: T_S To: T_S = 150°C Go
• Changed the Regulatory Information table, VDE Certified From: DIN V VDE 0884-10 To: DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 and DIN EN 61010-1 (VDE 0411-1):2011-07Go
• Changed the Regulatory Information table, deleted (Approval Pending) statementGo
• Changed the Regulatory Information table, CQC Certified number From: CQC14001109540 To: CQC15001121656Go
• Changed title From: " IEC Safety Limiting Values" To: Safety Limiting ValuesGo
• Changed Table 2 Header information to include device number for the OUT column. Added Note 3. Go
• Changed Figure 14 to include a diode at V_CC1 on the Input circuitGo
• Changed Figure 15Go
• Added Figure 16Go

Changes from A Revision (July 2014) to B Revision

• 添加了器件 ISO7310FC Go
• 已將特性中的 “符合 DIN EN 60747-5-5 (VDE 0884-5) 標準的 4242 V_PK 隔離”更改為 “符合 DIN V VDE 0884-10 標準的 4242 V_PK 隔離Go
• 已刪除特性安全及管理批準Go
• Replaced Figure 10Go
• Changed DIN EN 60747-5-5 To: DIN V VDE 0884-10 in the Insulation CharacteristicsGo
• Changed DIN EN 60747-5-5 (VDE 0884-5) To: DIN V VDE 0884-10 in the Regulatory Information tableGo
• Added a NOTE in the Application Information section Go

Changes from * Revision (March 2014) to A Revision

• 從單頁產品預覽更改為完整數據表Go
• 已添加特性 - 通過 GB4943.1-2011 CQC 認證Go
• 更改了說明部分，新增：“憑借創新的芯片設計...”Go
• 已更改簡化電路原理圖Go
