1 特性

• 符合汽車應用要求
• 具有符合 AEC-Q100 的下列結果：
  • 器件溫度 1 級：-40℃ 至 +125℃ 的環境運行溫度范圍
  • 器件人體模型 (HBM) 分類等級 3A
  • 器件充電器件模型 (CDM) 分類等級 C6
• 信號傳輸速率：25Mbps
• 輸入端集成有噪聲濾波器
• 默認輸出高電平和低電平選項
• 低功耗：I_CC 典型值
  • 1Mbps 時為 1.9mA，25Mbps 時為 3.8mA（5V 電源供電時）
  • 1Mbps 時為 1.4mA，25Mbps 時為 2.6mA（3.3V 電源供電時）
• 低傳播延遲：典型值 32ns（5V 電源供電時）
• 65kV/μs 瞬態抗擾度，典型值（5V 電源供電時）
• 優異的電磁兼容性 (EMC)
  • 系統級靜電放電 (ESD)、瞬態放電 (EFT) 以及抗浪涌保護
  • 低輻射
• 隔離隔柵壽命：> 25 年
• 由 3.3V 和 5V 電源供電
• 3.3V 和 5V 電平轉換
• 窄體小尺寸集成電路 (SOIC)-8 封裝
• 安全及管理批準:
  • 符合 DIN V VDE V 0884-10 和 DIN EN 61010-1 標準的 4242 V_PK 隔離 中的“DIN V VDE 0884-10”更改為“DIN V VDE V 0884-10” 中）
  • 符合 UL 1577 標準且長達一分鐘的 3000 V_RMS”
  • CSA 組件接受通知 5A，
    IEC 60950-1 和 IEC 61010-1 終端設備標準中的 CSA 組件接受列表項中 CSA 組件接受列表項的“（審批正在審理中）”
  • 已計劃符合 GB4943.1-2011 的 CQC 認證
  的“所有機構的審批已通過”

2 應用

• 在下列使用中的光電耦合器替代產品：
  • 工業用 FieldBus
    • ProfiBus
    • ModBus
    • DeviceNet™數據總線
  • 伺服控制接口
  • 電機控制
  • 電源
  • 電池組

3 說明

ISO7310-Q1 器件可提供符合 UL 1577 標準的長達 1 分鐘且高達 3000 V_RMS的電流隔離，以及符合 VDE V 0884-10 標準的 4242 V_PK 隔離。這些器件具有一個隔離通道，其邏輯輸入和輸出緩沖器由二氧化硅 (SiO₂) 絕緣隔柵分離開來。與隔離式電源一起使用時，ISO7310-Q1 器件可防止數據總線或者其他電路上的噪聲電流進入本地接地端并干擾或損壞敏感電路。該器件已集成了針對惡劣工業環境的噪聲濾波器，在此類環境下，器件的輸入引腳上可能會出現短噪聲脈沖。

ISO7310-Q1 器件具有晶體管-晶體管邏輯電路 (TTL) 輸入閾值，工作電壓范圍為 3V 到 5.5V。憑借創新的芯片設計和布線技術，ISO7310-Q1 器件的電磁兼容性得到了顯著增強，可確保提供系統級 ESD、EFT 和浪涌保護并符合輻射標準。

1. 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

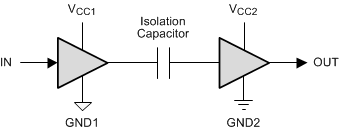

簡化電路原理圖
