1 特性
2 應用
- 通用隔離
- 工業自動化
- 電機控制
- 太陽能逆變器
3 說明
ISO7142CC 器件可提供符合 UL 1577 標準的長達 1 分鐘且高達 2500 VRMS 的電流隔離，以及符合 VDE V 0884-10 標準的 4242 VPK隔離。
ISO7142CC 是一款四通道隔離器，此隔離器具有兩個正向和兩個反向通道。此器件在由 5V 電源供電時的最大數據傳輸速率為 50Mbps，而在由 3.3V 或 2.7V 電源供電時的最大數據傳輸速率為 40Mbps。ISO7142CC 器件的輸入端集成有濾波器，適用于易受噪聲干擾的應用。
每個隔離通道都有一個由二氧化硅 (SiO2) 絕緣隔柵分開的邏輯輸入和輸出緩沖器。與隔離式電源一起使用，這個器件可防止數據總線或者其它電路上的噪音電流進入本地接地和干擾或損壞敏感電路。該器件具有晶體管晶體管邏輯電路 (TTL) 輸入閾值，并且可由 2.7V、3.3V 和 5V 電壓供電運行。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| ISO7142CC | SSOP (16) | 4.90mm × 3.90mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

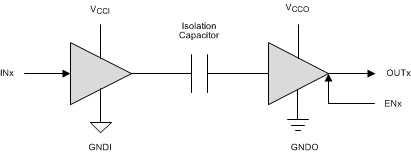

簡化電路原理圖
VCCI 和 GNDI 分別是輸入通道的電源和接地連接。
VCCO 和 GNDO 分別是輸出通道的電源和接地連接。
