ZHCSFN2A December 2010 – April 2016 INA203-Q1
PRODUCTION DATA.

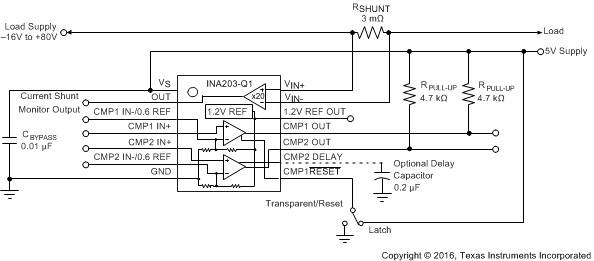

INA203-Q1 是一款單向分流監測計(也稱電流感測放大器),具備電壓輸出、兩個比較器和電壓基準。INA203-Q1 能夠在 -16V 至 +80V 范圍內的共模電壓下感測分流器兩端的壓降。INA203-Q1 的增益為 20V/V,帶寬高達 500kHz。
INA203-Q1 采用兩個開漏比較器及 0.6V 內部基準,還可提供 1.2V 基準輸出。比較器基準可由外部輸入替代。比較器 1 具備鎖存功能,而比較器 2 的延遲可由用戶通過編程設定。
INA203-Q1 由 2.7V 至 18V 單電源供電。該器件可在 -40°C 至 +125°C 擴展工作溫度范圍內額定運行。
| 器件型號 | 封裝 | 封裝尺寸(標稱值) |
|---|---|---|
| INA203-Q1 | TSSOP (14) | 5.00mm x 4.40mm |
