ZHCSEC2A MAY 2013 – October 2015 DS110RT410
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3 Feature Description
- 7.4
Device Functional Modes
- 7.4.1 SMBus Master Mode and SMBus Slave Mode
- 7.4.2 Address Lines <ADDR_[3:0]>
- 7.4.3 SDA and SDC
- 7.4.4
Standards-Based Modes
- 7.4.4.1 Ref_mode 3 Mode (Reference Clock Required)
- 7.4.4.2 False Lock Detector Setting
- 7.4.4.3 Reference Clock In
- 7.4.4.4 Reference Clock Out
- 7.4.4.5 Driver Output Voltage
- 7.4.4.6 Driver Output De-Emphasis
- 7.4.4.7 Driver Output Rise and Fall Time
- 7.4.4.8 INT
- 7.4.4.9 LOCK_3, LOCK_2, LOCK_1, and LOCK_0
- 7.5
Programming
- 7.5.1 SMBus Strap Observation
- 7.5.2 Device Revision and Device ID
- 7.5.3 Control/Shared Register Reset
- 7.5.4 Interrupt Channel Flag Bits
- 7.5.5 SMBus Master Mode Control Bits
- 7.5.6 Resetting Individual Channels of the Retimer
- 7.5.7 Interrupt Status
- 7.5.8 Overriding the CTLE Boost Setting
- 7.5.9 Overriding the VCO Search Values
- 7.5.10 Overriding the Output Multiplexer
- 7.5.11 Overriding the VCO Divider Selection
- 7.5.12 Using the PRBS Generator
- 7.5.13 Using the Internal Eye Opening Monitor
- 7.5.14 Enabling Slow Rise/Fall Time on the Output Driver
- 7.5.15 Inverting the Output Polarity
- 7.5.16 Overriding the Figure of Merit for Adaptation
- 7.5.17 Setting the Rate and Subrate for Lock Acquisition
- 7.5.18 Setting the Adaptation/Lock Mode
- 7.5.19 Initiating Adaptation
- 7.5.20 Setting the Reference Enable Mode
- 7.5.21 Overriding the CTLE Settings Used for CTLE Adaptation
- 7.5.22 Setting the Output Differential Voltage
- 7.5.23 Setting the Output De-Emphasis Setting
- 7.6 Register Maps
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
1 特性
- 每條通道的數據傳輸速率均可獨立鎖定至 8.5Gbps 至 11.3Gbps 及其子速率范圍內
- 支持 1/2、1/4 或 1/8 的子速率
- 基于協議選擇模式的快速鎖定操作
- 低延遲（約 300ps）
- 具有自適應均衡功能，可在 5GHz 頻率下提供最高 34dB 的升壓
- 可調節的發送 VOD：600 至 1300mVp-p
- 可調節發送去加重功能：最高達 -12dB
- 典型功耗（均衡器 (EQ) + 動態范圍控制 (DRC) + 去加重 (DE)）：
150mW/通道 - 可編程的輸出極性反轉
- 輸入信號檢測，CDR 鎖定檢測和指示器
- 片上眼圖監視器 (EOM)，偽隨機二進制序列 (PRBS) 發生器
- 2.5V±5% 單電源
- 系統管理總線 (SMbus) 和電可擦除可編程只讀存儲器 (EEPROM) 配置模式
- 工作溫度范圍為 -40°C 至 85°C
- 48 引腳 7mm x 7mm 超薄四方扁平無引線 (WQFN) 封裝
- 可輕松在中繼器與重定時器之間進行引腳兼容升級
- DS100RT410 (EQ + CDR + DE)：10.3125Gbps
- DS100DF410 (EQ + DFE + CDR + DE)：
10.3125Gbps - DS110RT410 (EQ + CDR + DE)：8.5Gbps 至
11.3Gbps - DS110DF410 (EQ + DFE + CDR + DE)：8.5Gbps 至 11.3Gbps
- DS125RT410 (EQ + CDR + DE)：9.8Gbps 至
12.5Gbps - DS125DF410 (EQ + DFE + CDR + DE)：
9.8Gbps 至 12.5Gbps - DS100BR410 (EQ + DE)：最高為 10.3125Gbps
2 應用
- 前端口 SFF 8431 (SFP+) 光學銅纜和直連銅纜
- 背板長度延長，數據重定時器
- 以太網：10GbE、1GbE
- 光纖通道，無限帶寬技術
- 其他高達 11.3Gbps 的專有數據傳輸速率
3 說明
DS110RT410 是一款具有集成信號調節功能的四通道重定時器。 該器件包含完全自適應性連續時間線性均衡器 (CTLE)、時鐘和數據恢復 (CDR) 以及發送去加重 (DE) 驅動器，可在有損且存在串擾的高速串行鏈路中實現數據傳輸，比特誤差率 (BER) < 1 × 10-15。 DS110DF410 器件具有自校準 5 抽頭判決反饋均衡器 (DFE)，是串擾較為嚴重的信道的理想選擇。
每個通道的數據傳輸速率均可獨立鎖定在 8.5Gbps 至 11.3Gbps 范圍內（及其相應的 1/2、1/4 和 1/8 子速率上），從而支持各類通信協議。 該器件使用一個 25MHz 的晶振時鐘來加速 CDR 鎖定過程。 該時鐘不用于校準鎖相環 (PLL)，無需與串行數據同步。
可編程設置既可以通過 SMBus (I2C) 接口進行應用，也可以通過外部 EEPROM 進行加載。 憑借片上眼圖監視器和 PRBS 發生器，可以在系統調通或現場調試過程中實時測量高速串行數據。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DS110RT410 | WQFN (48) | 7.00mm x 7.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

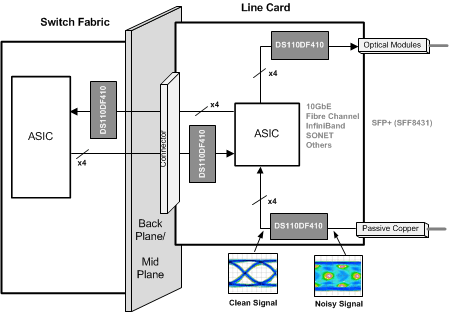

典型應用圖
