1 特性
- 每個通道獨立鎖定至
10.3125Gbps - 鎖定操作（通常低于 15ms）
- 低延遲（約 300ps）
- 具有自適應均衡功能，可在 5GHz 頻率下提供最高 34dB 的升壓
- 可調節的發送 VOD：600 至 1300mVp-p
- 可調節發送去加重功能：最高達 -12dB
- 典型功耗（均衡 (EQ) + 動態范圍控制 (DRC) + 去加重 (DE)）：
150mW/通道 - 可編程的輸出極性反轉
- 輸入信號檢測，CDR 鎖定檢測和指示器
- 片上眼圖監視器 (EOM)，偽隨機二進制序列 (PRBS) 發生器
- 2.5V±5% 單電源
- 系統管理總線 (SMbus) 和電可擦除可編程只讀存儲器 (EEPROM) 配置模式
- 工作溫度范圍：-40°C 至 85°C
- 7mm × 7mm 48 引腳超薄四方扁平無引線 (WQFN) 封裝
- 可輕松在中繼器與重定時器之間進行引腳兼容升級
- DS100RT410 (EQ + CDR + DE)：10.3125Gbps
- DS100DF410 (EQ + DFE + CDR + DE)：
10.3125Gbps - DS110RT410 (EQ + CDR + DE)：8.5Gbps 至
11.3Gbps - DS110DF410 (EQ + DFE + CDR + DE)：8.5Gbps 至 11.3Gbps
- DS125RT410 (EQ + CDR + DE)：9.8Gbps 至
12.5Gbps - DS125DF410 (EQ + DFE + CDR + DE)：
9.8Gbps 至 12.5Gbps - DS100BR410 (EQ + DE)：最高為 10.3125Gbps
2 應用
- 前端口 SFF 8431 (SFP+) 光學銅纜和直連銅纜
- 背板長度延長，數據重定時器
- 以太網：10GbE、1GbE
如需其他數據傳輸速率和數據傳輸協議，可使用重定時器系列的其他引腳兼容器件。
3 說明
DS100RT410 是一款具有集成信號調節功能的四通道重定時器。 每條通道的數據傳輸速率均可獨立鎖定至 10.3125Gbps，從而支持 10GbE。 該器件包含完全自適應性連續時間線性均衡器 (CTLE)、時鐘和數據恢復 (CDR) 以及發送去加重 (DE) 驅動器，可在有損且存在串擾的高速串行鏈路中實現數據傳輸，比特誤差率 (BER) < 1 × 10-15。 DS100RT410 器件具有自校準 5 抽頭判決反饋均衡器 (DFE)，是串擾較為嚴重的信道的理想選擇。
該器件能夠輕松實現可編程設置，既可通過 SMBus (I2C) 接口進行應用，也可通過外部 EEPROM 加載。 憑借片上眼圖監視器和 PRBS 發生器，可以在系統調通或現場調試過程中實時測量高速串行數據。 DS100RT410 采用直通引腳和單電源，因此易于使用。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DS100RT410 | WQFN (48) | 7.00mm x 7.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

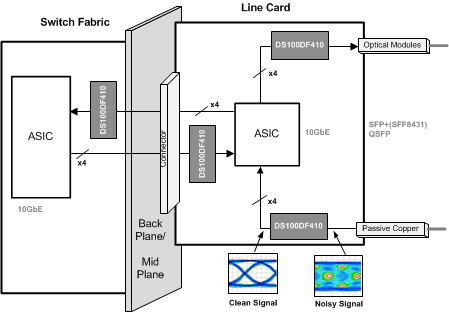

典型應用圖
