1 特性
- 微步進電機驅動器
- STEP/DIR 接口
- 最高 1/16 的微步進分度器
- 非循環和標準 ½ 步進模式
- 6.5V 至 45V 的工作電源電壓范圍
- 多種衰減模式，可為任何電機提供支持
- AutoTune™
- 混合衰減
- 慢速衰減
- 快速衰減
- 平滑步進的自適應消隱時間
- 可配置關斷時間脈寬調制 (PWM) 斬波
- 10、20 或 30μs 關斷時間
- 3.3V，10mA 低壓降 (LDO) 穩壓器
- 低電流休眠模式 (28μA)
- 小型封裝尺寸
- 28 HTSSOP (PowerPAD™)
- 28 WQFN
-
保護 特性
- VM 欠壓鎖定 (UVLO2)
- 邏輯欠壓 (UVLO1)
- 電荷泵電壓 (CPUV)
- 過流保護 (OCP)
- 鎖存過流保護 (OCP) 模式
- 重試過流保護 (OCP) 模式
- 熱關斷 (TSD)
- 故障條件指示引腳 (nFAULT)
2 應用
- 自動取款機和驗鈔機
- 視頻安保攝像機
- 多功能打印機和文檔掃描儀
- 3D 打印機
- 辦公自動化設備
- 工廠自動化和機器人
3 說明
DRV8880 是一款適用于工業 應用的雙極步進電機驅動器。該器件具有兩個 N 溝道功率金屬氧化物半導體場效應晶體管 (MOSFET) H 橋驅動器和一個微步進分度器。DRV8880 能夠驅動高達 2.0A 的滿量程電流或 1.4A 均方根 (rms) 電流（采用適當?shù)挠∷㈦娐钒?(PCB) 接地層進行散熱，電壓為 24V，TA = 25°C）。
AutoTune™ 可自動調整步進電機以實現最佳電流調節性能，并且能夠?qū)﹄姍C(jī)變化和老化問題進行補償。此外，該器件還提供慢速、快速和混合三種衰減模式。
STEP/DIR 引腳提供簡單的控制接口。器件可配置為多種步進模式，從全步進模式到 1/16 步進模式。憑借專用的 nSLEEP 引腳，該器件可提供一種低功耗的休眠模式，從而實現超低靜態電流待機。
該器件內置以下保護功能：欠壓、電荷泵故障、過流、短路以及過熱保護。故障條件通過 nFAULT 引腳指示。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8880 | HTSSOP (28) | 9.70mm x 4.40mm |
| WQFN (28) | 5.50mm × 3.50mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

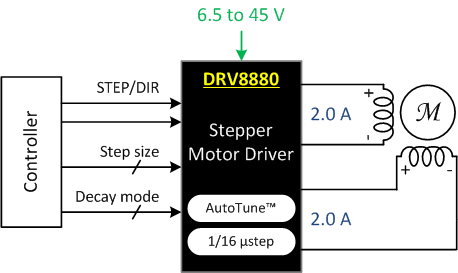

簡化系統圖

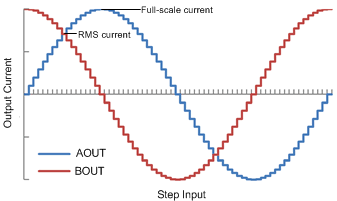

微步進電流波形
