1 特性
- 脈寬調制 (PWM) 電機驅動器
- 驅動外部 N 溝道金屬氧化物半導體場效應晶體管 (MOSFET)
- 雙路直流電機的 PWM 控制接口
- 支持 100% 脈寬調制 (PWM) 占空比
- 運行電源電壓范圍：8V 至 52V
- 可調節柵極驅動（4 級）
- 50mA 至 200mA 拉電流
- 100mA 至 400mA 灌電流
- 集成 PWM 電流調節功能
- 靈活的衰減模式
- 自動混合衰減模式
- 慢速衰減
- 快速衰減
- 混合衰減（百分比可調，快速）
- 高度可配置的串行外設接口 (SPI)
- 以數字方式調節電流的轉矩?cái)?shù)模轉換器 (DAC)
- 低電流休眠模式 (65μA)
- 5V、10mA 低壓降 (LDO) 穩壓器
- 耐熱增強型表面貼裝封裝
- 38 引腳散熱薄型小外形尺寸 (HTSSOP) (PowerPAD) 封裝
- 保護特性
- VM 欠壓閉鎖 (UVLO)
- 柵極驅動器故障 (PDF)
- 過流保護 (OCP)
- 熱關斷 (TSD)
- 故障條件指示引腳 (nFAULT)
- 通過 SPI 進行故障診斷
空白
2 應用
- 自動取款機和驗鈔機
- 辦公自動化設備
- 工廠自動化和機器人
- 紡織機器
3 說明
DRV8704 是一款適用于工業設備應用的雙路刷式電機控制器。該器件可控制配置為雙 H 橋的外部 N 溝道 MOSFET。
該器件使用自適應消隱時間和各種電流衰減模式（包括自動混合衰減模式）對電機電流進行精確控制。
通過一個簡單的 PWM 接口即可輕松與控制器電路相連。SPI 串行接口用于對器件的工作模式進行編程。輸出電流（轉矩）、柵極驅動器設置以及衰減模式均可通過 SPI 串行接口進行編程。
該器件的內部關斷功能可提供過流保護、短路保護、柵極驅動器故障排除、欠壓鎖定 (UVLO) 以及過熱保護。FAULTn 引腳用于指示故障情況，故障情況通過各自的 SPI 專用位進行報告。
DRV8704 采用 PowerPAD™帶有散熱焊盤的 38 引腳 HTSSOP 封裝（環保型：符合 RoHS 標準且不含銻/溴）。
器件信息 (1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8704 | HTSSOP (38) | 9.70mm x 4.40mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

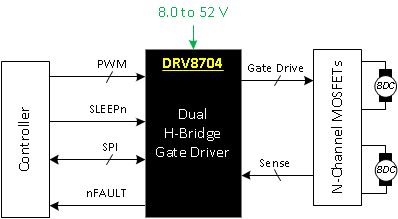

簡化電路原理圖
