1 特性
- 寬電源電壓范圍：5V 至 18V
- 集成場效應晶體管 (FET)：1A 均方根 (RMS)、1.5A 峰值輸出相位/繞組電流
- 總驅動器 H + L RDSON：400mΩ
- 內置 180° 正弦波形和梯形換向
- 休眠模式下的功耗超低
(35µA) - 自適應驅動角度調整
- 三霍爾傳感器或單霍爾傳感器兩個選項，最大程度地降低系統成本
- 電機旋轉方向控制
- 可配置為以 30° 或 0° 放置霍爾傳感器
- 可調節的重試時間（電機鎖定后）
- 可通過編程設定的電流限制功能
- 轉速計 – 在開漏 FG 引腳上提供電機轉速信息
- 在開漏 RD 引腳上提供電機鎖定報告
- 保護 特性
- 電源 (VM) 欠壓鎖定
- 逐周期電流限制
- 過流保護 (OCP)
- 熱關斷
- 電機鎖定檢測和報告
2 應用
- 冷卻風扇
- 小型家用電器
- 通用無刷直流 (BLDC) 電機驅動器
3 說明
DRV10970 是一款集成式三相 BLDC 電機驅動器，適用于家用電器、冷卻風扇以及其他通用電機控制 應用。該器件內置智能特性，并且擁有小巧外形和簡單的引腳分布結構，不僅降低了設計復雜度、節省了電路板空間，而且還降低了系統成本。集成的保護功能提高了系統的穩健性和可靠性。
DRV10970 的輸出級包含三個 RDSON 為 400 mΩ (H + L) 的半橋。每個半橋都能夠驅動高達 1A RMS 和 1.5A 峰值的輸出電流。當器件進入休眠模式時，電流消耗典型值為 35µA。
該器件內置有高級的 180° 正弦波形換向算法，可實現高效率、低轉矩紋波和出色的聲學性能。自適應驅動角度調整功能可確保器件在任何電機參數和負載條件下獲得最優效率。
DRV10970 針對基于差分或單端霍爾傳感器的應用而 設計。差分霍爾信號輸入由集成的比較器檢測。該器件支持基于三個霍爾傳感器和單個霍爾傳感器的 應用；單霍爾傳感器模式通過減少兩個霍爾傳感器來降低系統成本。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV10970 | TSSOP (24) | 7.80mm × 6.40mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

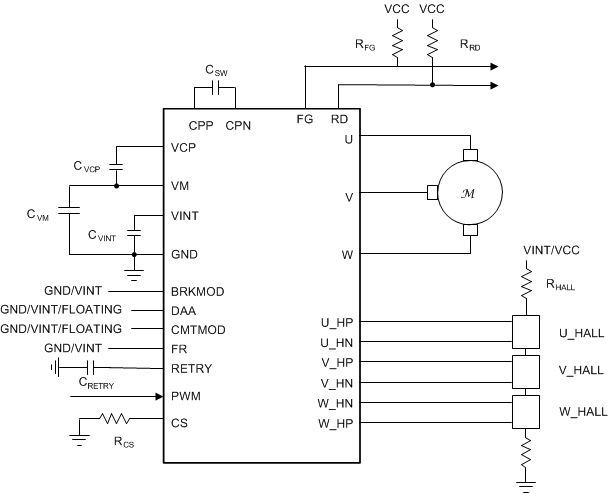

應用電路
4 修訂歷史記錄
Changes from * Revision (February 2016) to A Revision
- Changed 器件狀態至“量產數據”且已發布完整數據表Go
