1 特性
- 專有的無傳感器無窗口
180° 正弦控制方案 - 輸入電壓范圍：2.1V 至 5.5V
- 500mA 輸出電流
- 休眠模式下的靜態電流低至 15µA（典型值）
- 驅動器高側和低側 (H+L) 總導通電阻 (Rdson) 小于 1.5Ω
- 電流限制和短路電流保護
- 鎖定檢測
- 電壓浪涌保護 (AVS)
- 欠壓閉鎖 (UVLO)
- 熱關斷
2 應用范圍
- 筆記本 CPU 風扇
- 游戲站 CPU 風扇
- ASIC 冷卻風扇
3 說明
DRV10964 是一款帶有集成功率金屬氧化物半導體場效應晶體管 (MOSFET) 的三相無傳感器電機驅動器。該器件專門針對高效、低噪聲和低外部組件數的電機驅動應用而 設計。專有的無傳感器無窗口 180° 正弦控制方案可提供超靜音的電機驅動性能。DRV10964 具備智能鎖定檢測功能，與其他內部保護電路搭配使用以確保器件安全運行。DRV10964 采用帶有外露散熱焊盤的高效散熱型 10 引腳超小外形尺寸無引線 (USON) 封裝。
器件信息 (1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV10964 | USON (10) | 3.00mm x 3.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

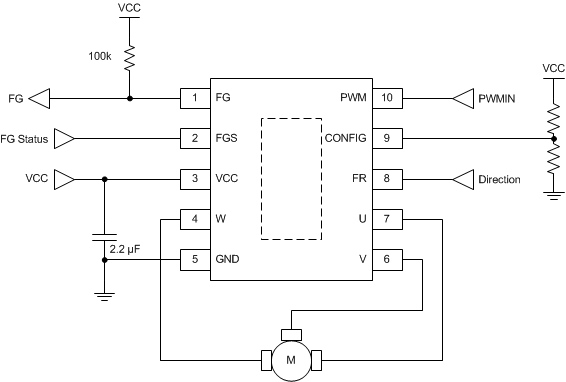

簡化電路原理圖
