ZHCSG81 April 2017 DCPA10505 , DCPA10505D , DCPA10512 , DCPA10512D , DCPA10515 , DCPA10515D
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
-
6 Specifications
- 6.1 Absolute Maximum Ratings
- 6.2 ESD Ratings
- 6.3 Recommended Operating Conditions
- 6.4 Electrical Characteristics
- 6.5 Switching Characteristics
- 6.6 Typical Characteristics (DCPA10505)
- 6.7 Typical Characteristics (DCPA10512)
- 6.8 Typical Characteristics (DCPA10515)
- 6.9 Typical Characteristics (DCPA10505D)
- 6.10 Typical Characteristics (DCPA10512D)
- 6.11 Typical Characteristics (DCPA10515D)
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagrams
- 7.3 Feature Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- 2.0kV 直流隔離（運行）
- 具有軟啟動，可減小浪涌電流
- 頻率同步
- EN55022 B 類 EMC 性能
- UL1950 認證組件
- 7 引腳 PDIP 和 7 引腳 SOP 封裝
2 應用
- 信號路徑隔離
- 消除接地環路
- 數據采集
- 工業控制和儀器
- 測試設備
3 說明
DCPA1 系列是一系列 1W、隔離式非穩壓直流/直流轉換器模塊。DCPA1 系列器件需要至少兩個外部組件，其包含片上器件保護裝置，且能夠同步至外部時鐘。
DCPA1 系列器件集 這些特性 和小型尺寸于一體，適合各種 應用且在需要信號路徑隔離的 應用中 是一種易于使用的解決方案。
警告：此產品具有運行隔離功能，僅可用于信號隔離。不可作為需要增強型隔離的安全隔離電路的一部分使用。請參見功能 描述部分中的定義。
器件信息 (1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DCPA1xxxx | PDIP (7) | 19.18mm × 10.60mm |
| SOP (7) |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

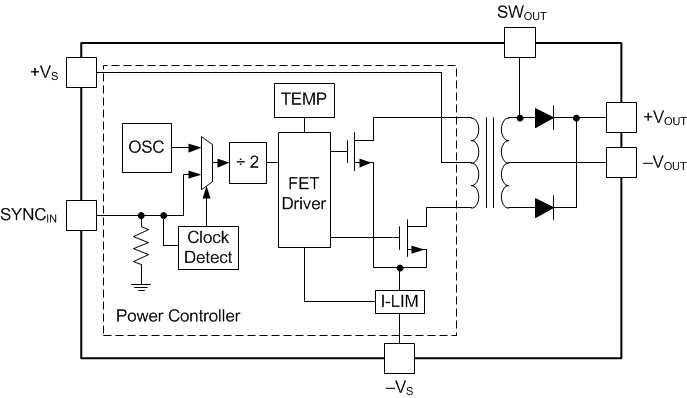

單路輸出方框圖

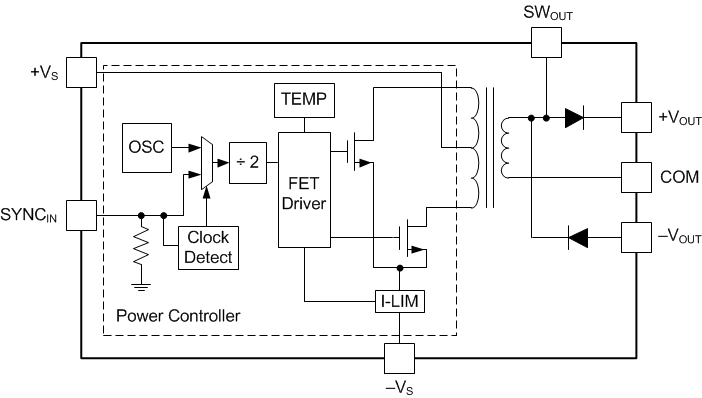

雙路輸出方框圖
