ZHCSPB2J November 1998 – November 2021 CD54HC138 , CD54HC238 , CD54HCT138 , CD54HCT238 , CD74HC138 , CD74HC238 , CD74HCT138 , CD74HCT238
PRODUCTION DATA
- 1 特性
- 2 說明
- 3 Revision History
- 4 Pin Configuration and Functions
- 5 Specifications
- 6 Parameter Measurement Information
- 7 Detailed Description
- 8 Power Supply Recommendations
- 9 Layout
- 10Device and Documentation Support
- 11Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- |
- N|16
- D|16
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- 選擇一個數據輸出（共八個）：
- 針對 '138 的低電平有效
- 針對 '238 的高電平有效
- l/O 端口或存儲器選擇器
- 三個使能輸入以簡化級聯
- 當 VCC = 5V，CL = 15pF，TA = 25°C 時的傳播延遲典型值為 13ns
- 扇出（在溫度范圍內）
- 總線驅動器輸出：15 個 LSTTL 負載
- 標準輸出：10 個 LSTTL 負載
- 寬工作溫度范圍：-55°C 至 125°C
- 平衡的傳播延遲及轉換時間
- 與 LSTTL 邏輯 IC 相比，可顯著降低功耗
- HC 類型
- 工作電壓為 2 V 至 6 V
- 高抗噪性：當 VCC = 5 V 時，NIL = 30%，NIH = VCC 的 30%
- HCT 類型
- 4.5V 至 5.5V 工作電壓
- 直接 LSTTL 輸入邏輯兼容性，VIL = 0.8V（最大值），VIH = 2V（最小值）
- CMOS 輸入兼容性，當電壓為 VOL、VOH 時，Il ≤ 1μA

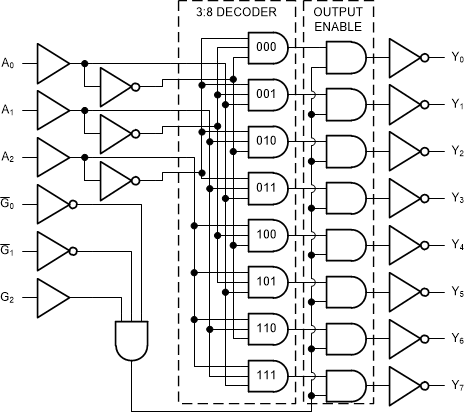

功能框圖 '138
