ZHCSAX2F July 2012 – June 2017
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Device Options
- 6 Pin Configuration and Functions
- 7 Specifications
-
8 Detailed Description
- 8.1 Overview
- 8.2 Functional Block Diagram
- 8.3
Feature Description
- 8.3.1 Using the bq5105x as a Wireless Li-Ion/Li-Pol Battery Charger (With Reference to )
- 8.3.2 Details of a Qi Wireless Power System and bq5105xB Power Transfer Flow Diagrams
- 8.3.3 Battery Charge Profile
- 8.3.4
Battery Charging Process
- 8.3.4.1 Precharge Mode (VBAT ≤ VLOWV)
- 8.3.4.2 Fast Charge Mode / Constant Voltage Mode
- 8.3.4.3 Battery Charge Current Setting Calculations
- 8.3.4.4 Battery-Charger Safety and JEITA Guidelines
- 8.3.4.5 Input Overvoltage
- 8.3.4.6 End Power Transfer Packet (WPC Header 0x02)
- 8.3.4.7 Status Output
- 8.3.4.8 Communication Modulator
- 8.3.4.9 Adaptive Communication Limit
- 8.3.4.10 Synchronous Rectification
- 8.3.4.11 Internal Temperature Sense (TS Function of the TS/CTRL Pin)
- 8.3.4.12 WPC v1.2 Compatibility
- 8.4 Device Functional Modes
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- RHL|20
- YFP|28
散熱焊盤機械數據 (封裝 | 引腳)
- RHL|20
訂購信息
2 應用
- 電池組
- 手機和智能電話
- 耳機
- 便攜式媒體播放器
- 其他手持式器件
3 說明
bq5105x 器件是符合 Qi 標準的高效無線電源接收器，具有集成的鋰離子/鋰聚合物電池充電控制器，可用于便攜式 應用。bq5105xB 器件提供高效交流/直流電源轉換，集成了符合 Qi v1.2 通信協議所需的數字控制器，并提供了安全高效鋰離子和鋰聚合物電池充電所需的所有必需控制算法。通過搭配使用 bq500212A 發送器側控制器，bq5105x 可為直接電池充電器解決方案提供完整的無線電源傳輸系統。通過使用近場感應式電力傳輸，嵌入在便攜式器件內的接收器線圈能夠接收發送器線圈所發出的電能。來自接收器線圈的交流信號繼而被整流和調節以將電能直接應用到電池。為了穩定電能傳輸過程，建立了接收器到發送器的全局反饋機制。這個反饋使用 Qi v1.2 通信協議建立。
bq5105xB 器件在單個封裝內集成了低阻抗同步整流器、低壓降穩壓器 (LDO)、數字控制、充電器控制器及精準電壓和電流環路。整個功率級（整流器與 LDO）均使用低阻抗 N-MOSFET（100mΩ 常用導通電阻）以確保高效率與低功耗。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| bq51050B bq51051B bq51052B |
VQFN (20) | 4.50mm x 3.50mm |
| DSBGA (28) | 3.00mm x 1.90mm |

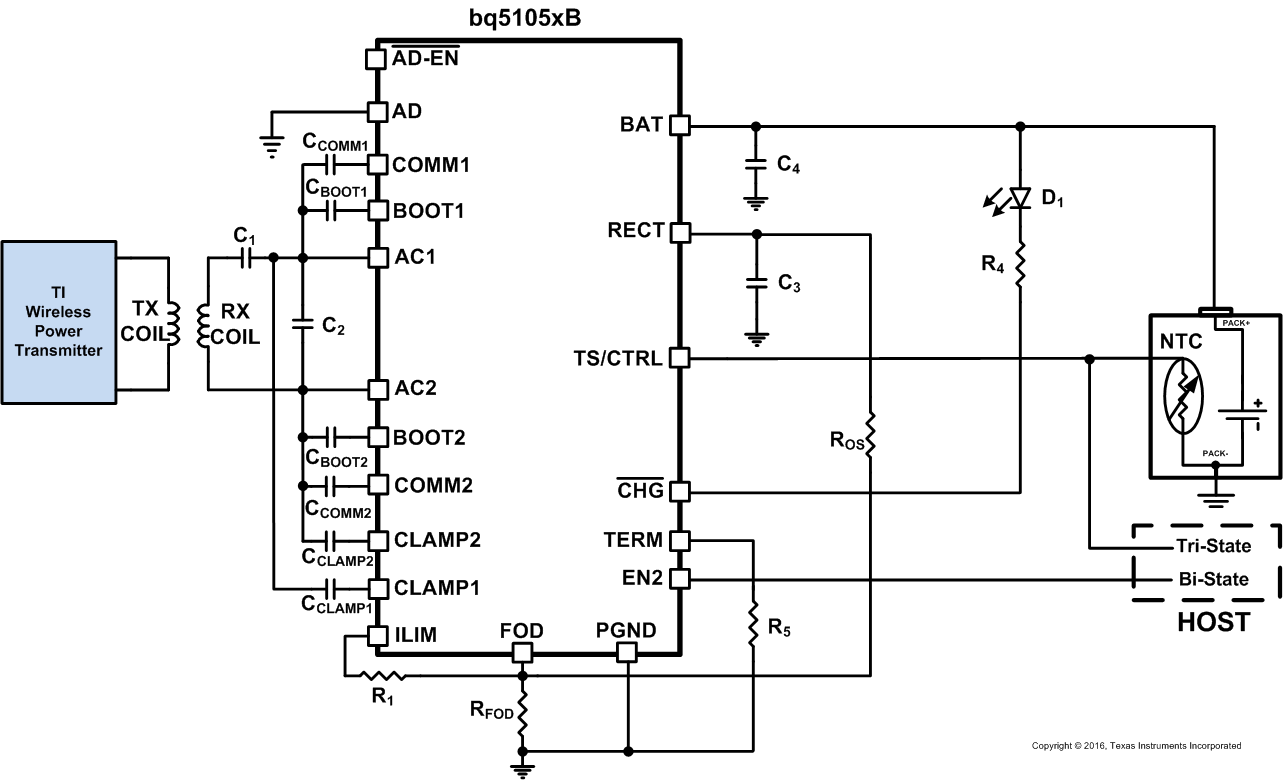

典型應用電路原理圖
