ZHCSEV6A February 2016 – March 2016
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Device Comparison Table
- 6 Pin Configuration and Functions
-
7 Specifications
- 7.1 Absolute Maximum Ratings
- 7.2 ESD Ratings
- 7.3 Recommended Operating Conditions
- 7.4 Thermal Information
- 7.5 Supply Current
- 7.6 Digital Input and Output DC Characteristics
- 7.7 Power-On Reset
- 7.8 2.5-V LDO Regulator
- 7.9 Internal Clock Oscillators
- 7.10 ADC (Temperature and Cell Measurement) Characteristics
- 7.11 Integrating ADC (Coulomb Counter) Characteristics
- 7.12 Data Flash Memory Characteristics
- 7.13 I2C-Compatible Interface Communication Timing Characteristics
- 7.14 SDQ Switching Characteristics
- 7.15 Typical Characteristics
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
1 特性
- 用于系統/電池組端配置的電池電量監測計
- 補償放電終點電壓 (CEDV) 電量監測技術
- 針對電池老化、自放電、溫度和速率變化進行調節
- 可報告剩余電量、充電狀態 (SOC) 和續航時間，具有平滑濾波器
- 電池健康狀況估計
- 支持 100mAhr 至 14,500mAhr 容量范圍內的嵌入式或可拆卸電池組
- 具有多達 4 種單獨的電池配置文件，能夠適應電池組交換
- 支持原始庫侖計數器，用以提供電量變化信息
- 微控制器外設支持：
- 用于身份驗證 ID 的
SDQ 通信接口 - 400kHz I2C™用于高速通信的串行接口
- 32 字節高速暫存存儲器閃存非易失性內存 (NVM)
- 電池低電平數字輸出警告
- 可配置 SOC 中斷
- 外部熱敏電阻、內部傳感器或主機溫度報告選項
- 用于身份驗證 ID 的
- 15 引腳 1.375mm x 2.75mm x 1.75mm（間距） NanoFree™(DSBGA) 封裝
2 應用
- 智能手機、功能型手機和平板電腦
- 可穿戴產品
- 樓宇自動化
- 便攜式醫療/工業手持終端
- 便攜式音頻設備
- 游戲機
3 說明
德州儀器 (TI) 的 bq27320 單節電池電量監測計只需進行極少的配置和系統微控制器固件開發工作，有助于實現快速系統調通。bq27320 采用補償放電終點電壓 (CEDV) 電量監測算法進行電量檢測，可提供諸如剩余電量 (mAh)、充電狀態 (%)、續航時間（分鐘）、電池電壓 (mV)、溫度 (°C) 和健康狀況 (%) 等信息。
TI 客戶可使用 TI 基于網絡的工具 GAUGEPARCAL 調整化學參數。
可配置中斷有助于節省系統功耗，釋放主機使其停止繼續輪詢。外部熱敏電阻為精確溫度感測提供支持。
通過 bq27320 進行電池電量監測時，只需將 PACK+ (P+)、PACK- (P-) 以及選裝的熱敏電阻 (T) 連接至一個可拆卸電池組或嵌入式電池電路即可。此器件使用一個 15 焊球 NanoFree™（芯片尺寸球柵陣列 (DSBGA)）封裝, 是空間受限類應用的 理想選擇。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| bq27320 | YZF (15) | 1.375mm x 2.75mm x 1.75mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

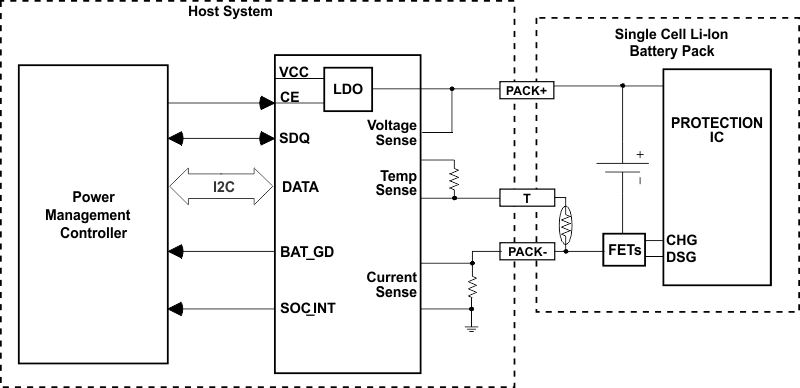

簡化電路原理圖
4 修訂歷史記錄
| 日期 | 修訂版本 | 注釋 |
|---|---|---|
| 2016 年 3 月 | A | 產品預覽至量產數據 |
