ZHCSG48C April 2015 – March 2017
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3 Feature Description
- 7.4 Device Functional Modes
- 7.5 Programming
- 7.6
Register Maps
- 7.6.1 Battery-Charger Commands
- 7.6.2 Setting Charger Options
- 7.6.3 ChargeOption1 Register
- 7.6.4 ChargeOption2 Register
- 7.6.5 ChargeOption3 Register
- 7.6.6 ProchotOption0 Register
- 7.6.7 ProchotOption1 Register
- 7.6.8 ProchotStatus Register
- 7.6.9 Setting the Charge Current
- 7.6.10 Setting the Charge Voltage
- 7.6.11 Setting Input Current
- 7.6.12 Setting the Discharge Current
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RUY|28
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- 支持混合動力升壓模式的工業創新型充電控制器
- 高精度電源和電流監視，實現 CPU 節能
- 全面的 PROCHOT 功能
- ± 2% 電流監視精度
- ± 5% 系統電源監視精度 (PMON)
- 可自動選擇適配器或電池作為 NMOS 電源
- ACFET 在 100µs 內快速接通
- 可編程的輸入電流、充電電壓、充電和放電電流限值
- ±0.4% 充電電壓（16mV 步長）
- ±2% 輸入電流（128mA/步長）
- ±2% 充電電流（64mA/步長）
- ±2% 放電電流（512mA/步長）
- 高集成
- 電池 LEARN（學習）功能
- 電池狀態監視器
- 升壓模式指示器
- 環路補償
- BTST 二極管
- 針對 過壓保護、 過流保護、電池、電感器和 MOSFET 短路保護的增強型安全特性
- 開關頻率：600kHz、800kHz 和
1MHz - 可對 ILIM 引腳進行實時系統控制以限制充電電流和放電電流
- 適用于 Energy Star 的 0.65mA 適配器待機靜態電流
2 應用
- 筆記本、超極本、可拆卸平板電腦和常規平板電腦
- 手持式終端
- 工業用和醫療用設備
- 便攜式設備
3 說明

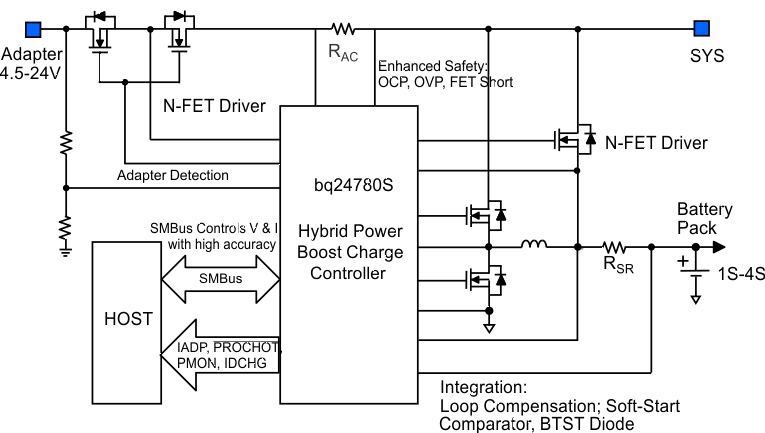

bq24780S 器件是一款高效同步電池充電器，所含元件數較少，適用于空間受限的多化合物電池充電 應用。
bq24780S 器件支持混合動力升壓模式（之前稱之為“渦輪升壓模式”）。當系統電源需求突然超過適配器最大電源水平時，可利用此模式對系統放電。這樣適配器就不會受損。
bq24780S 器件利用兩個電荷泵分別驅動 N 通道 MOSFET（ACFET、RBFET 和 BATFET），以便自動選擇系統電源。
系統電源管理微控制器可以通過 SMBus 對具有較高調節精度的輸入電流、充電電流、放電電流和充電電壓 DAC 進行編程。
bq24780S 器件可監視適配器電流 (IADP)、電池放電電流 (IDCHG) 和系統電源 (PMON)，以便主機根據需要控制 CPU 速度回落或減少系統電源。
bq24780S 器件可對 1、2、3 或 4 節串聯鋰離子電池充電。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| bq24780S | WQFN (28) | 4.00 × 4.00mm2 |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
4 修訂歷史記錄
Changes from B Revision (April 2015) to C Revision
- 完整數據表到產品文件夾Go
Changes from A Revision (April 2015) to B Revision
- Changed the Description for pin 22 (GND) in the Pin Functions tableGo
- Changed the Thermal Pad to PowerPAD in the Pin Functions tableGo
- Changed 16X to 20X on the SRP and SRN pins of the Functional Block Diagram Go
- Changed C4 From: 0.01 μF To: 0.1 μF in Figure 17 Go
Changes from * Revision (April 2015) to A Revision
- Changed V(ACOC) in the Electrical Characteristics, MIN From: 190% To: 180%, MAX From: 215% To: 220% Go
- Changed "ChargeOption() bit [0] = 0" To: REG0x12[0] in Enable and Disable ChargingGo
- Changed " (REG0x12[1])" To: (REG0x12[0]=1) in Enable and Disable ChargingGo
- Changed " REG0x12" To: "REG0x12[0]" in Battery ChargingGo
- Changed Bit [10:9] in Table 9 From: 11: 8 ms To: 11: 800 µs Go
- Added sentence to Bit [7:6] in Table 9 " If REG0x15() is programmed..."Go
- Changed text in Bit [5] of Table 9 From: "write 0x3C[2] = 1." To: "write 0x3C[2] = 0."Go
- Deleted text from Bit [5] of Table 9 "This function is not available in 1s battery."Go
