1 特性

• 完全符合 USB 充電器標準
  • 最大輸入電流可選 100mA 和 500mA
  • 100mA 最大電流限制可確保充電符合 USB-IF 標準
  • 具有基于輸入的動態電源管理 (V_IN - DPM)，防止使用不良的 USB 電源
• 28V 額定輸入電壓，具有過壓保護功能
• 集成動態電源路徑管理 (DPPM) 功能，可在為系統供電的同時獨立為電池充電。
• 具有輸出電流監控 (ISET) 功能，支持高達 500mA 的充電電流
• 針對壁式適配器的高達 500mA 的可編程輸入電流限制
• 可編程終止電流
• 可編程預充電和快速充電安全定時器
• 反向電流、短路和熱保護
• 負溫度系數 (NTC) 熱敏電阻輸入
• 專有啟動序列可限制浪涌電流
• 狀態指示 - 正在充電/充電完成，電源正常
• 小型 3mm x 3mm 16 引腳四方扁平無引線 (QFN) 封裝

2 應用

• Bluetooth™器件
• 低功耗手持器件

3 說明

bq24232HA 器件是一款面向空間受限型便攜式應用的高度集成鋰離子線性充電器和系統電源路徑管理 器件。該器件可由一個 USB 端口或交流適配器供電運行并支持 25mA 至 500mA 的充電電流。具有輸入過壓保護的高輸入電壓范圍支持低成本、未穩壓的適配器。憑借 USB 輸入電流限制精度和啟動序列，bq24232HA 能夠滿足 USB-IF 浪涌電流的技術規范要求。此外，輸入動態電源管理 (V_IN - DPM) 可防止充電器設計錯誤或 USB 電源配置錯誤。

bq24232HA 具有 動態電源路徑管理 (DPPM) 功能，可在為系統供電的同時獨立為電池充電。當輸入電流限制導致系統輸出降至 DPPM 閾值時，DPPM 電路會減小充電電流，這樣便可始終為系統負載供電，同時獨立監視充電電流。此特性可減少電池充電和放電的循環次數，從而正確地終止充電，同時在系統電池組受損或缺失的情況下維持系統正常運行。此外，即使在電池完全放電后，此特性也可以確保系統瞬時開啟。此電源路徑管理架構還允許在適配器不能夠發送峰值系統電流時補償系統電流需求，從而使得能夠使用較小的適配器。

電池充電發生于以下三個階段：調節、恒定電流和恒定電壓。在所有的充電階段，一個內部控制環路監測 IC 結溫并且如果超過此內部溫度閾值則減少充電電流。

充電器功率級和充電電流感應功能完全集成在了一起。該充電器具有高精度電流和電壓調節環路、充電狀態顯示和充電終止功能。輸入電流限制和充電電流可使用外部電阻編程設定。

1. 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

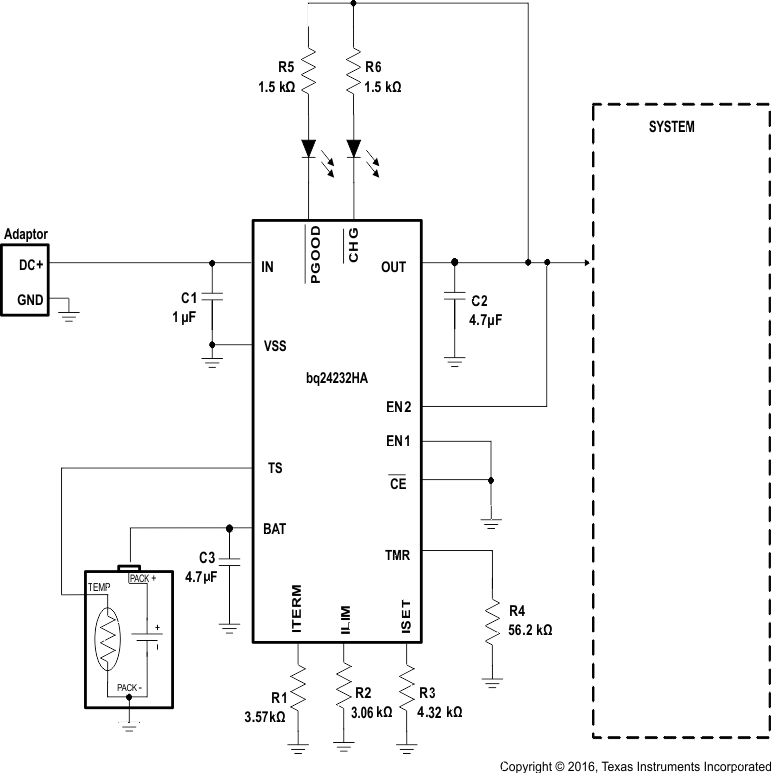

典型應用電路
