8.3 電源相關建議
UCC280x PWM 的全系列產品均包含一個內部 VCC 分流穩壓器，用于將電源電壓調節至約 13.5V。在 VCC 和輸入電源之間需配置一個輸入高于 12V 的串聯電阻器，以限制分流穩壓器電流。內部穩壓器至多可將 10mA 電流分流到接地端。內部穩壓器搭配器件的低啟動和工作電流可極大地簡化器件供電，并且在許多應用中均無需穩壓自舉輔助電源和繞組。電源電壓兼容 MOSFET 柵極電平，無需外部齊納二極管或配備限流輸入電源的穩壓器保護。UVLO 啟動閾值比 UCC2802 和 UCC2804 器件上的分流穩壓器電平低 1V，以確保正常啟動。重要的是，使用 0.1μF 至 1μF 陶瓷電容器，將 IC 電源 (VCC) 和基準電壓 (REF) 引腳旁路至接地。電容器必須盡可能靠近實際引腳連接，以實現最佳的噪聲濾除效果。在離線應用中，可能還需要第二個更大的濾波電容器，以便在啟動期間將電源電壓 (VCC) 保持在 UVLO 關斷閾值以上。
UCC280-[2,4] 器件的 UVLO 啟動閾值在 11.5V 到 13.5V 之間，而保護齊納電壓則在 12V 到 15V 之間。但 IC 的絕對最大電源電壓指定為 12V。該絕對最大值定義為使用低阻抗（電壓）源驅動時的最低齊納電壓。齊納電壓始終高于 UVLO 啟動電壓。這兩個參數相互關聯，并通過芯片測試確保齊納電壓絕不會低于啟動電壓。為限制內部鉗位齊納二極管中的電流，必須加裝一個串聯電阻器。如果未能在輔助電壓源和控制器的 Vcc 引腳之間裝配串聯電阻器，導致無法將電流和電壓應力限制在 Vcc 引腳的額定電平范圍內，則可能會對控制器造成永久損壞。在汽車或工業應用中，大功率負載瞬態風險可引發為 PWM 控制器供電的 Vcc 電源軌產生瞬態或電壓偏移，建議在 Vcc 引腳上加裝一個外部齊納二極管。在 Vcc 源和 Vcc 引腳之間串聯電阻器提供的阻抗外，外部齊納二極管可實現額外保護。
通過串聯電阻器 Rg 與 MOSFET 的柵極，即可調節 MOSFET 開關速度，還可將峰值柵極驅動電流保持在控制器的指定限制范圍內。

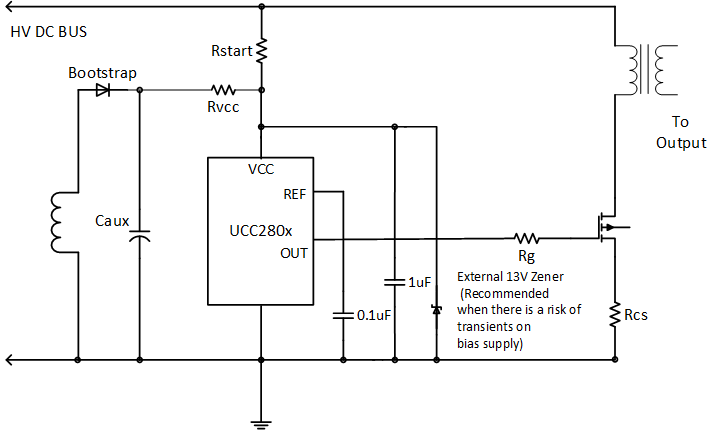

圖 8-11 器件上電的不同方法
