1 特性
- 通過獨立輸入進行高側/低側配置
- 完全運行時的電壓高達 600V（HS 引腳）
- 針對自舉操作而設計的懸空通道
- VDD = 15V 時的峰值輸出灌/拉電流能力為 4A
- 同類產品中最短的傳播延遲（最長 125ns）
- 同類產品中最短的匹配延遲（最長 20ns）
- TTL 和 CMOS 兼容輸入邏輯
- VDD 偏置電源范圍：10V 至 20V
- 雙通道偏置欠壓鎖定 (UVLO) 保護
- 軌到軌驅動
- 負電壓瞬態條件下可穩定運行
- 高 dv/dt 抗擾度（HS 引腳）
- 獨立的邏輯 (VSS) 和驅動器 (COM) 接地，能夠維持電壓差
- 可選使能功能（引腳 4）
- 當輸入懸空時，輸出保持低電平
- 輸入和使能引腳電壓電平不受 VDD 引腳偏置電源電壓限制
- 高壓和低壓引腳分離，實現最大爬電距離和電氣間隙
- 輸入和使能引腳具有負電壓處理能力
2 應用
- 離線交流和直流電源中的半橋和全橋轉換器
- 適用于服務器、電信、IT 和工業基礎設施的高密度開關電源
- 太陽能逆變器、電機驅動器和不間斷電源 (UPS)
3 說明
UCC27714 是一款 600V 高側/低側柵極驅動器，具有 4A 拉/灌電流能力，專用于驅動功率金屬氧化物半導體場效應晶體管 (MOSFET) 或絕緣柵雙極晶體管 (IGBT)。 該器件包含一個接地基準通道 (LO) 和一個懸空通道 (HO)，后者專用于自舉電源操作。 該器件具有出色的穩定性和抗擾度，能夠在 HS 引腳上的負電壓高達 –8VDC 的條件下（VDD = 12V 時）維持邏輯正常運行。
該器件可接受的偏置電源輸入范圍寬達 10V 至 20V，并且為 VCC 和 HB 偏置電源引腳提供了 UVLO 保護。 UCC27714 采用 SOIC-14 封裝，額定工作溫度范圍為 –40°C 至 125°C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| UCC27714 | SOIC (14) | 3.91mm × 8.65mm |
(1) 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

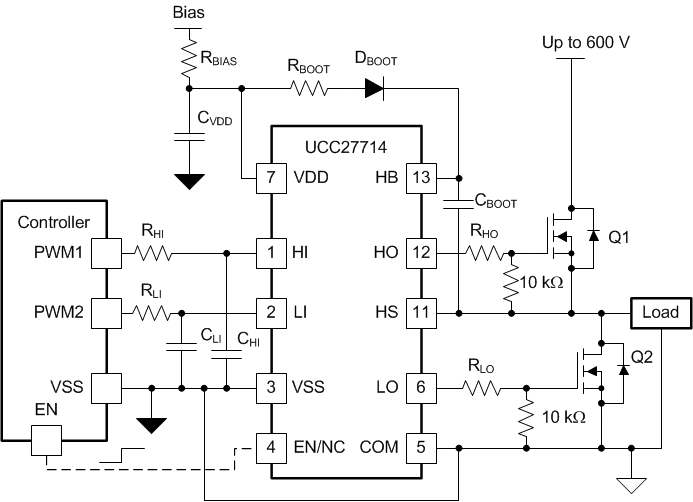

4 簡化電路原理圖

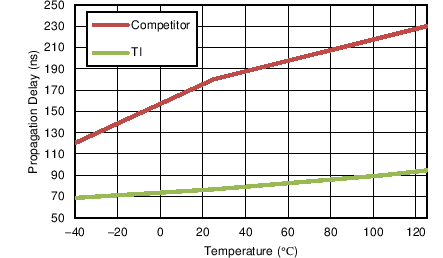

典型傳播延遲比較
