3 說明
TPS92662-Q1 LED 矩陣管理器器件通過提供單個像素級 LED 控制來實現完全動態的自適應照明解決方案。
該器件的 3 個串聯集成開關各有 4 個子燈串，可繞過單個 LED。各個子燈串允許器件接受單個或多個電流源。它還允許并聯多達 4 個開關，用于繞過高電流 LED。
使用主微控制器通過多點通用異步接收器發送器 (UART) 串行接口來控制和管理 TPS92662-Q1 器件。串行接口支持使用 CAN 收發器，適用于更可靠穩健的物理層。I2C 通信接口用于從存儲系統校準數據的外部 EEPROM 讀取數據或向其中寫入數據。
具有兩個多路復用輸入的板載 8 位 ADC 可用于系統溫度補償，并用于測量分級值，從而實現 LED 分級和編碼。
內部電荷泵軌為 LED 旁路開關提供柵極驅動電壓。旁路開關的低電阻 (RDS(on)) 可最大程度地減少傳導損耗和功率耗散。
燈串中每個 LED 的相移和脈沖寬度是可編程的。該器件使用內部寄存器來調節 PWM 頻率。可以對多個器件進行同步。在 PWM 調光操作過程中，開關轉換具有可編程的壓擺率，用于緩解 EMI 問題。
該器件具有開路 LED 保護功能（閾值可編程）。串行接口會報告開路 LED 或短路 LED 故障。
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPS92662-Q1 | PHP (48) | 7.00mm × 7.00mm |

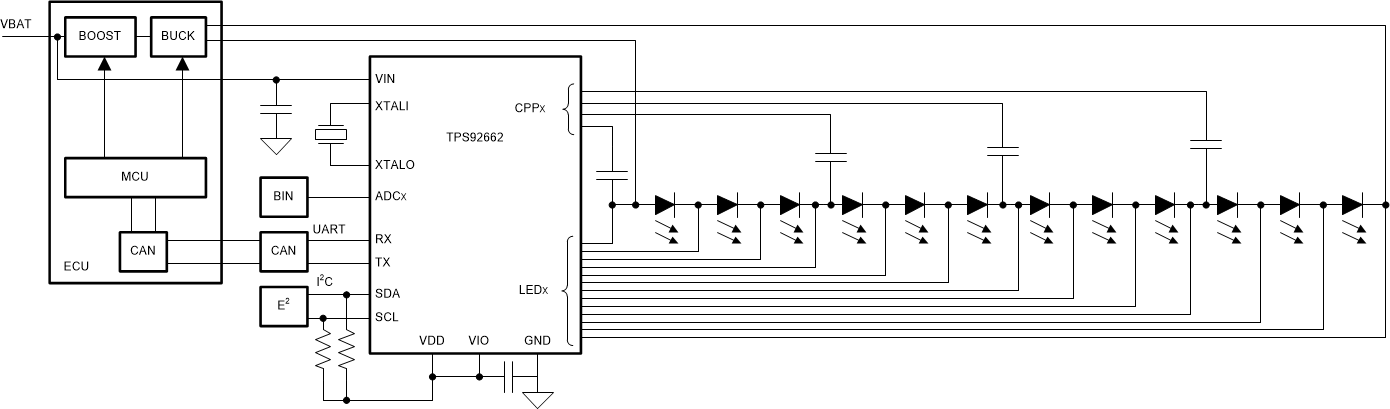

簡化版應用
