ZHCSFD3A April 2016 – August 2016 TPS92515 , TPS92515-Q1 , TPS92515HV , TPS92515HV-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Device Comparison Table
- 6 Pin Configuration and Functions
- 7 Specifications
-
8 Detailed Description
- 8.1 Overview
- 8.2 Functional Block Diagram
- 8.3
Feature Description
- 8.3.1 General Operation
- 8.3.2 Current Sense Comparator
- 8.3.3 OFF Timer
- 8.3.4 OFF-Timer, Shunt FET Dimming or Shunted Output Condition
- 8.3.5 Internal N-channel MOSFET
- 8.3.6 VCC Internal Regulator and Undervoltage Lockout (UVLO)
- 8.3.7 Analog Adjust Input
- 8.3.8 Thermal Protection
- 8.3.9 Junction Temperature Relative Estimation
- 8.3.10 BOOT and BOOT UVLO
- 8.3.11 PWM (UVLO and Enable)
- 8.4 Device Functional Modes
-
9 Application and Implementation
- 9.1 Application Information
- 9.2
Typical Application
- 9.2.1 General Design Procedure
- 9.2.2 Design Requirements
- 9.2.3
Detailed Design Procedure
- 9.2.3.1 Calculating Duty Cycle
- 9.2.3.2 Calculate OFF-Time Estimate
- 9.2.3.3 Calculate OFF-Time Resistor ROFF
- 9.2.3.4 Calculate the Inductance Value
- 9.2.3.5 Calculate the Sense Resistance
- 9.2.3.6 Calculate Input Capacitance
- 9.2.3.7 Verify Peak Current for Inductor Selection
- 9.2.3.8 Calculate Output Capacitance
- 9.2.3.9 Calculate UVLO Resistance Values
- 9.2.4 Application Curves
- 9.3 Dos and Don'ts
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DGQ|10
散熱焊盤機械數據 (封裝 | 引腳)
- DGQ|10
訂購信息
1 特性
- 符合 AEC-Q100 1 級標準
- 集成 290mΩ（典型值）內部 N 溝道場效應晶體管 (FET)
- 輸入電壓范圍：
- TPS92515x：5.5V 至 42V
- TPS92515HVx：5.5V 至 65V
- 啟動后工作電壓低至 5.15V
- 低偏移高側峰值電流比較器
- 高達 2A 的恒定平均電流
- 固有逐周期電流限制
- 多種調光方法
- 10,000:1 分流脈寬調制 (PWM) 調光范圍
- 1000:1 PWM 調光范圍
- 200:1 模擬調光范圍
- 簡單的恒定關斷時間控制
- 無環路補償
- 快速瞬態響應
- 散熱增強型 HVSSOP 封裝
- 集成熱保護
2 應用
- 汽車照明：LED 開關矩陣 AFS 頭燈，DRL，遠光燈/近光燈，霧燈，尾燈，轉向信號燈，輪廓燈，售后市場
- 工業照明：工廠自動化、飛行時間 (TOF)、電器、零售照明、機器視覺檢測、緊急出口和/或安全照明、醫用照明、舞臺和場地照明
- 農業、航海和重工業照明
- 高對比度分流 FET 調光
3 說明
TPS92515 系列器件是集成了低電阻 N 溝道金屬氧化物半導體場效應晶體管 (MOSFET) 的緊湊型單片開關穩壓器。該系列器件適用于 注重 高效率、高帶寬、PWM 和/或模擬調光以及小尺寸的高亮度 LED 照明應用。
該穩壓器利用恒定關斷時間和峰值電流控制功能來運行。工作原理十分簡單：在基于輸出電壓的一段關斷時間后，即開始導通時間。達到電感峰值電流閾值后，導通時間立即結束。TPS92515 器件可配置為在分流 FET 調光周期的導通和關斷時間內保持恒定的紋波峰峰值。這非常適合在整個分流 FET 調光范圍內保持線性響應。
穩態精度是在低偏移高側比較器的支持下得到保證?？蓡为?dú)使用模擬或 PWM 調光技術來調制 LED 電流，也可同時使用這兩種技術來調制 LED 電流。其他 特性 包括欠壓閉鎖 (UVLO)、寬輸入電壓操作、固有 LED 開路操作和熱關斷功能，其工作溫度范圍較寬。
TPS92515 和 TPS92515-Q1 器件的工作輸入電壓范圍高達 42V。TPS92515HV 和 TPS92515HV-Q1 提供輸入范圍高達 65V 的高電壓選項。所有器件均采用散熱增強型 10 引腳 HVSSOP 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS92515 | HVSSOP (10) | 3mm x 3mm |
| TPS92515-Q1 | ||
| TPS92515HV | ||
| TPS92515HV-Q1 |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

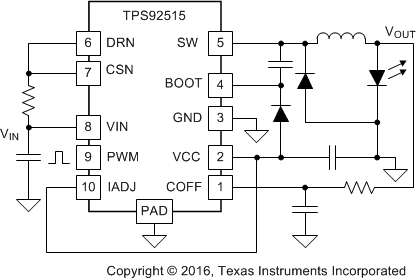

簡化的降壓 LED 驅動器應用
4 修訂歷史記錄
Changes from * Revision (April 2016) to A Revision
- 已將數據表狀態由產品預覽更改為量產數據Go
