ZHCSD16A October 2014 – November 2014 TPS8268090 , TPS8268105 , TPS8268150
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Device Comparison Table
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Parameter Measurement Information
- 9 Detailed Description
- 10Application and Implementation
- 11Power Supply Recommendations
- 12Layout
- 13器件和文檔支持
- 14機械封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- SIP|9
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
2 應用
- 光模塊
- 手機、智能電話
- 固態硬盤驅動應用
- 要求高效和極小解決方案尺寸的空間受限應用
3 說明
TPS8268x 器件是一款針對小型解決方案尺寸優化的完整 DC/DC 降壓電源。 封裝中包含開關穩壓器、電感器和輸入/輸出電容器。 集成所有無源元件后仍屬于微型尺寸解決方案，僅為 6.7mm2。
TPS8268x 基于高頻同步降壓 dc-dc 轉換器，它針對電池供電便攜式應用進行了優化，此類應用要求極小的解決方案尺寸和厚度。 TPS8268x 針對高頻和低輸出電壓紋波進行了優化，支持高達 1600mA 的負載電流。 該器件輸入電壓范圍為 2.5V 到 5.5V，支持由鋰離子電池及 5V 和 3.3V 電源供電的應用。
TPS8268x 開關頻率為 5.5MHz，具有擴展頻譜的功能。 對于噪聲敏感應用，此特性可降低穩壓輸出的噪聲，并降低輸入噪聲。 此器件支持固定輸出電壓，無需外部反饋網絡。
憑借這些特性以及高 PSRR 和 AC 負載調節性能，此器件可以替代線性穩壓器在相同尺寸條件下獲得更高的功率轉換效率。
TPS8268x 采用緊湊的 (2.3mm x 2.9mm) 薄型 BGA 封裝，適合通過標準表面貼裝設備自動組裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS8268150 | µSIP | 2.30mm x 2.90mm |
| TPS8268105 | µSIP | 2.30mm x 2.90mm |
| TPS8268090 | µSIP | 2.30mm x 2.90mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

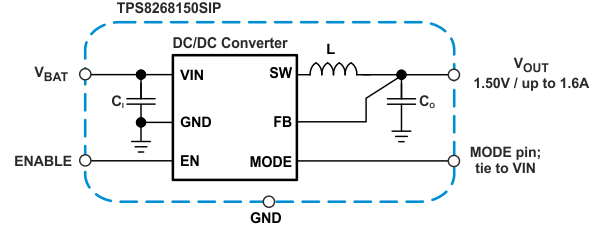

典型應用

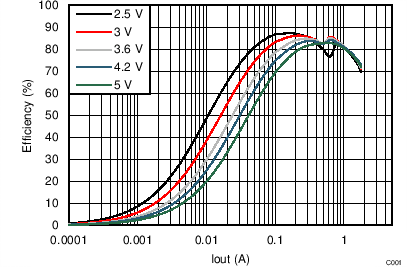

TPS8268150 的效率與負載電流間的關系
