1 特性
- 3.0mm x 2.8mm x 1.5mm MicroSiP™封裝
- 輸入電壓范圍：3.0V 至 17V
- 2A 持續輸出電流
- DCS-Control™拓?fù)浼夹g(shù)
- 在輕負載條件下實現高效率的省電模式
- 20µA 靜態工作電流
- 0.9V 至 6V 可調節輸出電壓
- 可實現最低壓降的 100% 占空比
- 電源正常輸出
- 具有跟蹤功能的可編程軟啟動
- 熱關斷保護
- 與 TPS82130 和 TPS82150 引腳對引腳兼容
- -40°C 至 125°C 的工作溫度范圍
- 使用 TPS82140 并借助 WEBENCH® 電源設計器創建定制設計方案
2 應用
- 工業 應用
- 電信和網絡 應用
- 固態硬盤
- 反向電源
空白
空白
3 說明
TPS82140 是一款 17V 輸入、2A 降壓轉換器 MicroSiP™電源模塊，經優化兼具小型解決方案尺寸和高效率優勢。該模塊集成了同步降壓轉換器和電感，可簡化設計、減少外部元件數量并節省印刷電路板 (PCB) 的面積。該器件采用緊湊的薄型封裝，適合通過標準表面貼裝設備自動組裝。
為了最大限度地提高效率，該轉換器以 2.0MHz 的標稱開關頻率在脈寬調制 (PWM) 模式下工作，并且會在輕負載電流條件下自動進入節能工作模式。在節能模式下，該器件靜態工作電流的典型值為 20µA。憑借 DCS-Control™拓?fù)洌骷色@得出色的負載瞬態性能和精確的輸出穩壓。
空白
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS82140SIL | µSiL (8) | 3.0mm x 2.8mm x 1.5mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

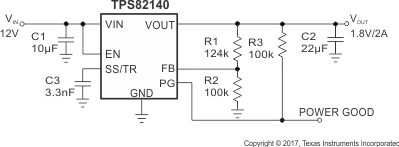

典型應用電路原理圖
空白空白

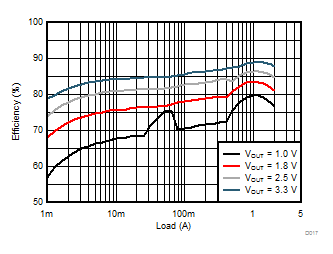

效率與輸出電流，VIN=12V
空白
