1 特性
- 整個線路、負載和溫度范圍內的精度達 1.0%
- 低輸出噪聲：4.7µVRMS (10Hz–100kHz)
- 低壓降：1A 電流時為 200mV（最大值）
- 寬輸入電壓范圍：1.4V 至 6.5V
- 寬輸出電壓范圍：0.8V 至 5.2V
- 高電源紋波抑制 (PSRR)：
- 直流時為 70dB
- 100kHz 時為 40dB
- 1MHz 時為 40dB
- 快速瞬態響應
- 通過可選軟啟動充電電流實現可調節的啟動浪涌控制
- 開漏電源正常 (PG) 輸出
- 2.5mm × 2.5mm、10 引腳小外形尺寸無引線 (SON) 封裝
2 應用
- 高速模擬電路：
- 壓控振蕩器 (VCO)、模數轉換器 (ADC)、數模轉換器 (DAC) 以及低壓差分信令 (LVDS)
- 成像：互補金屬氧化物半導體 (CMOS) 傳感器，視頻專用集成電路 (ASIC)
- 測試和測量
- 儀器儀表、醫療和音頻
- 數字負載：串化解串器 (SerDes)，現場可編程?hào)艠O陣列 (FPGA)，DSP
3 說明
TPS7A91 是一款低噪聲 (4.7µVRMS)、低壓降 (LDO) 線性穩壓器，可提供 1A 負載電流，其最高壓降僅為 200mV。
TPS7A91 輸出可通過外部電阻在 0.8V 至 5.2V 范圍內進行調節。TPS7A91 的寬輸入電壓范圍支持其在 1.4V至 6.5V 范圍內的電壓下工作。
TPS7A91 的輸出電壓精度（整個線路、負載和溫度范圍內）達 1%，并且可通過軟啟動功能減少涌入電流，因此非常適合為敏感類模擬低壓器件 [例如，壓控振蕩器 (VCO)、模數轉換器 (ADC)、數模轉換器 (DAC)、高端處理器和現場可編程門陣列 (FPGA)] 供電。
TPS7A91 旨在為噪聲敏感類組件供電，廣泛適用于高速通信、視頻、醫療或測試和測量等 應用。此器件具有極低的 4.7 µVRMS 輸出噪聲和寬帶電源抑制比 (PSRR)（1MHz 時為 40dB），可最大限度地減少相位噪聲和時鐘抖動。這些 特性 最大限度提升了計時器件、ADC 和 DAC 的性能。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS7A91 | SON (10) | 2.50mm x 2.50mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

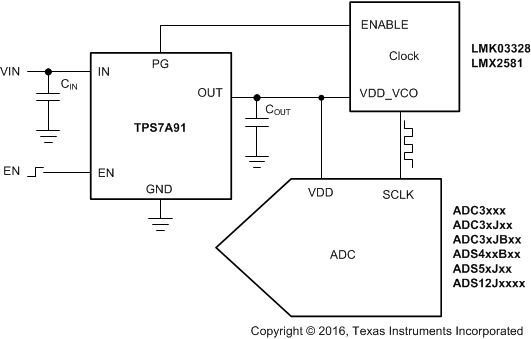

典型應用電路

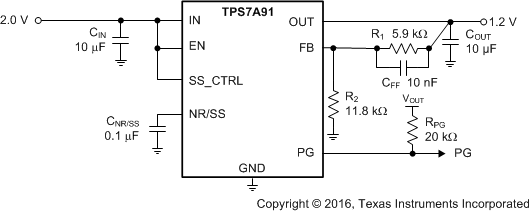

典型應用圖
