ZHCSBR4A April 2014 – June 2014 TPS7A8101-Q1
PRODUCTION DATA.
1 特性
- 符合汽車應用要求
- 具有符合 AEC-Q100 的下列結果：
- 器件溫度 1 級：-40°C 至 125°C 的環境運行溫度范圍
- 器件人體模型 (HBM) 靜電放電 (ESD) 分類等級 H2
- 器件充電器件模型 (CDM) ESD 分類等級 C4B
- 具有使能功能的低壓降 1A 穩壓器
- 可調節輸出電壓：0.8V 至 6V
- 寬帶寬高 PSRR：
- 1kHz 時為 80dB
- 100kHz 時為 60dB
- 1MHz 時為 54dB
- 低噪音：23.5μVRMS典型值 (100Hz 至
100kHz) - 在使用 4.7μF 輸出電容時保持穩定
- 出色的負載和線路瞬態響應
- 總體精度 3%（在負載、線路、溫度范圍內）
- 過流和過溫保護
- 極低壓降：1A 時的典型值為 170mV
- 封裝方式：3mm x 3mm 小外形尺寸無引線 (SON)-8
2 應用范圍
- 汽車應用中的射頻 (RF) 電源
- 汽車用高級駕駛員輔助系統 (ADAS) 電子控制單元 (ECU)
- 遠程信息處理控制單元
- 音頻
- 高速接口 (I/F)（鎖相環 (PLL) 和壓控振蕩器 (VCO)）
3 說明
TPS7A8101-Q1 低壓降線性穩壓器 (LDO) 在輸出噪聲情況下可提供極佳的性能和電源抑制比 (PSRR)。 這款 LDO 使用一個先進的雙極 CMOS (BiCMOS) 工藝和一個功率金屬氧化物半導體場效應晶體管 (PMOSFET) 無源器件來實現極低噪音、出色瞬態響應和極佳的 PSRR 性能。
TPS7A8101-Q1 器件與 4.7μF 陶瓷輸出電容器一起工作時保持穩定，并使用一個精確電壓基準和反饋環路在所有負載、線路、過程和溫度變化范圍內實現至少 3% 的精度。
這款器件在 TA = -40°C 至 +125°C 的溫度范圍完全額定運行，并采用裝有散熱焊盤的
3mm x 3mm SON-8 封裝。

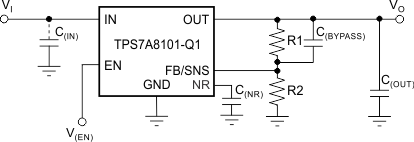

4 典型應用電路

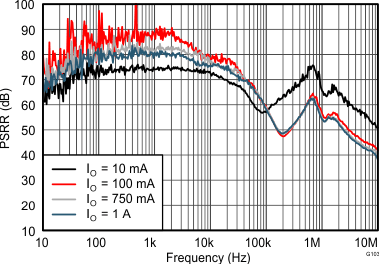

典型電源紋波抑制
