ZHCS515A December 2011 – August 2015 TPS7A4201
PRODUCTION DATA.
1 特性
2 應用
- 由工業用總線（具有高電壓瞬態）供電的微處理器、微控制器
- 工業自動化
- 汽車
- LED 照明
3 說明
TPS7A4201 器件是一款能夠耐受高電壓的線性穩壓器，不僅融合了耐熱增強型封裝 (MSOP-8) 的優勢，還能夠承受持續直流電壓或最高可達 28V 的瞬態輸入電壓。
TPS7A4201 與任何高于 4.7µF 的輸出電容以及高于 1µF 的輸入電容搭配使用時均可保持穩定（過熱和浪涌保護）。鑒于這款器件的封裝 (MSOP-8) 小巧且可能使用的輸出電容也較小，因此實現起來只需占用非常小的電路板空間。此外，TPS7A4201 還提供了一個與標準 CMOS 邏輯兼容的使能引腳 (EN)，用于使能低電流關斷模式。
TPS7A4201 具有熱關斷和電流限制功能，以便在故障情況下保護系統。MSOP-8 封裝的工作溫度范圍為 TJ = -40°C 至 +125°C。
此外，TPS7A4201 器件非常適合在電信和工業 應用中利用中間電壓軌生成低壓電源；該器件不但能夠提供一個充分穩壓的電壓軌，而且能夠承受快速電壓瞬變并在其間保持穩壓狀態。這些 功能 相當于一套更為簡單且經濟高效的電氣浪涌保護電路，因此受到各類應用的 青睞。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS7A4201 | MSOP PowerPAD (8) | 3.00mm x 3.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

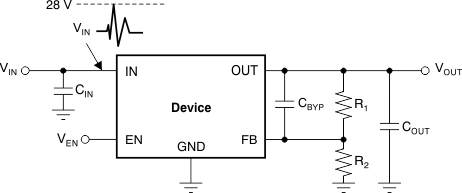

典型應用
