ZHCSE32 August 2015 TPS7A4001-EP
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DGN|8
散熱焊盤機械數據 (封裝 | 引腳)
- DGN|8
訂購信息
1 特性
- 超高最大輸入電壓：100V
- 寬輸入電壓范圍：7V 至 100V
- 準確度：
- 標稱：1%
- 整個線路、負載和溫度范圍內：2.7%
- 低靜態電流：25µA
- 關斷時的靜態電流：4.1µA
- 最大輸出電流：50mA
- CMOS 邏輯電平兼容的使能引腳
- 可調節輸出電壓范圍約為 1.175V 至
90V - 與陶瓷電容搭配使用時可保持穩定：
- 輸入電容：≥ 1µF
- 輸出電容：≥ 4.7µF
- 壓降電壓：290mV
- 內置限流和熱關斷保護
- 封裝：高散熱性能 HVSSOP 封裝 PowerPAD™
-
支持國防、航天和醫療應用
- 受控基線
- 同一組裝和測試場所
- 同一制造場所
- 支持軍用（-55°C 至 125°C）溫度范圍
- 延長的產品生命周期
- 延長的產品變更通知
- 產品可追溯性

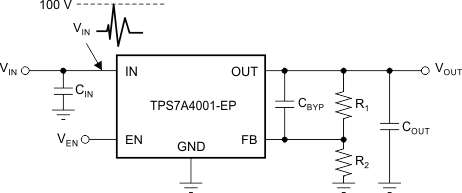

典型應用電路原理圖
2 應用
- 由工業用總線（具有高電壓瞬態）供電的微處理器、微控制器
- 工業自動化
- 電信基礎設施
- 車用
- 以太網供電 (PoE)
- 發光二級管 (LED) 照明
- 偏置電源
3 說明
TPS7A4001-EP 器件是一款能夠耐受超高電壓的線性穩壓器，不僅融合了耐熱增強型封裝 (HVSSOP) 的優勢，還能夠承受持續直流電壓或最高達 100V 的瞬態輸入電壓。
TPS7A4001-EP 器件與任何高于 4.7µF 的輸出電容以及高于 1µF 的輸入電容搭配使用時均可保持穩定（過熱和浪涌保護）。 鑒于這款器件的封裝 (HVSSOP) 小巧且可能使用的輸出電容也較小，因此實現起來只需占用非常小的電路板空間。 此外，TPS7A4001-EP 器件還提供了一個與標準 CMOS 邏輯兼容的使能引腳 (EN)，用以使能低電流關斷模式。
TPS7A4001-EP 器件內部具有熱關斷和電流限制功能，可在故障情況下保護系統。 TPS7A4001-EP 器件的工作溫度范圍為 TJ = –55°C 至 125°C。
此外，TPS7A4001-EP 器件非常適合在電信和工業應用中利用中間電壓軌生成低壓電源；該器件不但能夠提供一個經充分穩壓的電壓軌，而且能夠承受超高的快速電壓瞬變并在其間保持穩壓狀態。 這些特性相當于一套更為簡單且經濟高效的電氣浪涌保護電路，因此被包括 PoE、偏置電源和 LED 照明在內的多類應用廣泛使用。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS7A4001-EP | HVSSOP (8) | 3.00mm x 5.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
4 修訂歷史記錄
| 日期 | 修訂版本 | 注釋 |
|---|---|---|
| 2015 年 8 月 | * | 首次發布。 |
