ZHCSGP9A September 2017 – October 2017 TPS79901-EP
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DRV|6
散熱焊盤機械數據 (封裝 | 引腳)
- DRV|6
訂購信息
1 特性
- 帶 EN 引腳的 200mA 低壓降穩壓器
- 提供了多個輸出電壓版本：
- 1.2V 至 6.5V 可調輸出
- 帶有 EN 切換的浪涌電流保護
- 低 IQ： 40μA
- 高 PSRR：
- 1kHz 時為 66dB
- 10kHz 時為 51dB
- 與一個低 ESR、2μF（典型值）輸出電容一起工作時保持穩定
- 出色的負載和線路瞬態響應
- 整體精度（負載、線路和溫度）為 2%
- 極低壓降：100 mV
- 封裝：6 引腳 SON
-
支持國防、航天和醫療 應用
- 受控基線
- 同一組裝和測試場所
- 同一制造場所
- 支持軍用（-55°C 至 125°C）溫度范圍
- 延長的產品生命周期
- 延長的產品變更通知
- 產品可追溯性
2 應用范圍
- 基站
- 智能手機
- EPOS
- 可穿戴電子產品
- VCO、射頻
- 無線 LAN， 藍牙®
3 說明
TPS79901 系列低壓降 (LDO)、低功耗線性穩壓器能夠提供出色的交流性能，同時還能實現極低的接地電流。可提供高電源抑制比 (PSRR)、低噪聲、快速啟動以及出色的線路和負載瞬態響應，同時消耗極低的 40μA（典型值）接地電流。
TPS79901 與陶瓷電容器搭配使用時可保持穩定，并且該器件使用先進的 BiCMOS 制造工藝，能夠在輸出 200mA 電流時產生 100mV 的
典型壓降值。TPS79901 使用精密電壓基準和反饋環路，可在全部負載、線路、過程和溫度變化范圍內實現 2% 的總體精度。TPS79901 具有 浪涌電流保護功能，當 EN 切換用于啟動器件時可立即鉗制電流。
TPS79901 的額定溫度范圍為 TJ = –55°C 至 +125°C，并采用小型封裝，非常適用于手機和 WLAN 卡。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS79901-EP | SON (6) | 2.00mm × 2.00mm |
- 如需了解所有可用封裝，請參閱產品說明書末尾的封裝選項附錄。

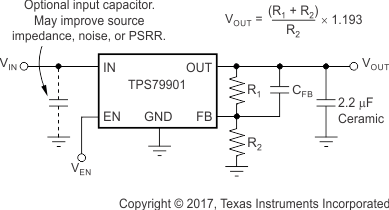

典型應用電路
