ZHCSCV3A July 2013 – September 2014 TPS65631W
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 簡化電路原理圖
- 5 修訂歷史記錄
- 6 Pin Configuration and Functions
- 7 Specifications
-
8 Detailed Description
- 8.1 Overview
- 8.2 Functional Block Diagram
- 8.3 Feature Description
- 8.4 Device Functional Modes
- 8.5 Programming
- 9 Applications and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DSK|10
散熱焊盤機械數據 (封裝 | 引腳)
- DSK|10
訂購信息
1 特性
- 2.9V 至 4.5V 輸入電壓范圍
- 4.6V 固定正輸出電壓
- 25ºC 至 85ºC 溫度范圍內，VPOS 精度 0.5%
- 單獨的 VPOS 輸出感測引腳
- -1.4V 至 -4.4V 的數字可編程負輸出電壓（缺省值 -4V）
- 支持高達 200mA 的輸出電流
- 出色的線路瞬態穩壓
- 短路保護功能
- 熱關斷
- 采用 2.5mm x 2.5mm 10 引腳四方扁平無引線 (QFN) 封裝
2 應用范圍
AMOLED 顯示屏
3 說明
TPS65631W 被設計用于驅動需要正負電源軌的 AMOLED 顯示屏。 此器件集成了一個針對 VPOS 的升壓轉換器和一個針對 VNEG 的反相降壓升壓轉換器，非常適合于電池供電類產品。 數字控制引腳 (CTRL) 允許用數字步長設定負輸出電壓。 TPS65631W 采用創新技術，能夠?qū)崿F(xiàn)出色線路瞬態性能。
器件信息(1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS65631W | QFN (10) | 2.50mm x 2.50mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

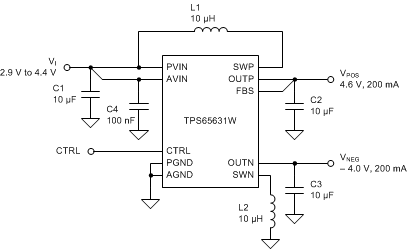

4 簡化電路原理圖

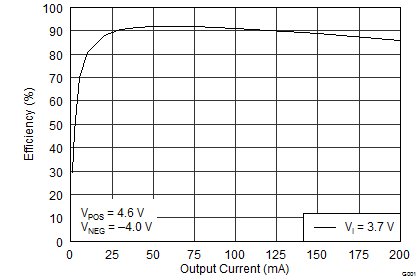

效率與輸出電流間的關系
