ZHCSBF7C August 2013 – May 2015 TPS65279
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 修訂歷史記錄
- 5 說明（續）
- 6 Pin Configuration and Functions
- 7 Specifications
-
8 Detailed Description
- 8.1 Overview
- 8.2 Functional Block Diagram
- 8.3
Feature Description
- 8.3.1 Enable and Adjusting Undervoltage Lockout (UVLO)
- 8.3.2 Adjustable Switching Frequency and Synchronization
- 8.3.3 Soft-Start Time
- 8.3.4 Out-of-Phase Operation
- 8.3.5 Output Overvoltage Protection (OVP)
- 8.3.6 Bootstrap Voltage (BOOT) and Low Dropout Operation
- 8.3.7 Overcurrent Protection
- 8.3.8 Current Sharing Operation
- 8.3.9 Thermal Shutdown
- 8.4 Device Functional Modes
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- 4.5V 至 18V 寬輸入電壓范圍
- 針對輸出電壓轉換的可編程轉換率控制
- 降壓轉換器 1 和降壓轉換器 2 中高達 5A 最大持續輸出電流
- 可將降壓轉換器 1 和降壓轉換器 2 并聯以傳送高達 10A 的電流
- 脈沖跳躍模式，可實現輕負載條件下的高效率
- 可調開關頻率為
200kHz 至 1.6MHz（由外部電阻設置） - 針對每個降壓轉換器的專用使能和軟啟動
- 具有簡單補償電路的峰值電流模式控制
- 逐周期過流保護
- 180° 相移運行可減少輸入電容量和電源引入感應噪聲
- 過熱保護
- 可提供 32 引腳耐熱增強型帶散熱片薄型小外形尺寸封裝 (HTSSOP) (DAP) 以及 36 引腳超薄四方扁平無引線 (VQFN) 6mm × 6mm (RHH) 封裝
3 說明
TPS65279 是一款具有 4.5V 至 18V 寬工作輸入電壓范圍的單片雙路同步降壓轉換器，它的電壓范圍曾包括大多數中間總線關閉電壓為 5V，9V，12V 或 15V 的電源總線或電池。 這個具有恒定頻率峰值電流模式控制的轉換器被設計用來簡化它的應用，與此同時，能夠使設計人員根據目標應用來優化他們的使用方法。
通過使用電流均流模式，將 ISHARE 引腳接至高電平，可將 TPS65279 中的兩個降壓轉換器并聯，以傳送高達 10A 負載電流。 采用電流均流的兩相位運行減少了系統濾波電容和電感，減輕了電磁干擾 (EMI) 并改進了輸出電壓紋波和噪聲。
TPS65279 特有一個專用使能引腳。 一個獨立軟啟動引腳提供加電可編程性中的靈活性。 恒定頻率峰值電流模式簡化了補償并提供快速瞬態響應。 逐周期過流保護和斷續模式操作可在出現短路或過載故障條件時限制 MOSFET 功耗。
器件信息(1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS65279 | HTSSOP (32) | 6.20mm × 11.00mm |
| VQFN (36) | 6.00mm x 6.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
空白

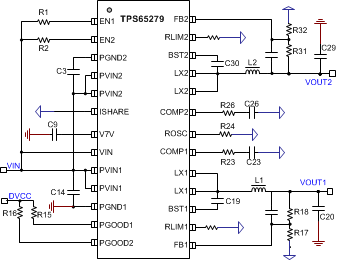

典型應用電路原理圖

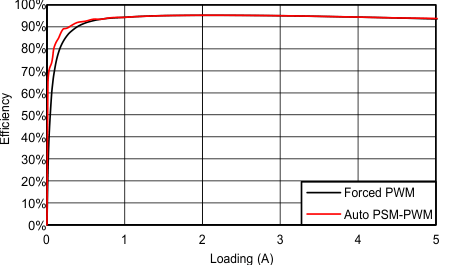

效率與負載間的關系
