ZHCSNC2A March 2021 – January 2024 TPS62901
PRODUCTION DATA
SS/TR 引腳和 GND 之間連接的電容可實現對輸出電壓的啟動斜率進行用戶可編程。

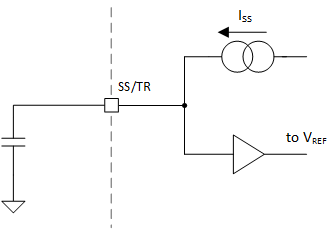

圖 7-2 軟啟動操作簡化版原理圖提供了一個內部恒定電流源來為外部電容充電。典型軟啟動斜坡時間由下式給出:
其中
可實現的最快典型斜坡時間為 150μs,即使外部 Css 電容低于 680pF 或引腳開路也是如此。一般情況下,對于低浪涌電流,TI 不建議將軟啟動時間設為低于 1ms。
軟啟動時間有變。為了獲得更準確的配置,必須考慮以下最大值和最小值公式。
