ZHCS442F September 2011 – November 2016 TPS62080 , TPS62080A , TPS62081 , TPS62082
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 修訂歷史記錄
- 5 Device Comparison Table
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DSG|8
散熱焊盤機械數據 (封裝 | 引腳)
- DSG|8
訂購信息
1 特性
2 應用范圍
- 電池供電類便攜式器件
- 負載點穩壓器
- 系統電源軌電壓轉換
3 說明
TPS6208x 器件是高頻同步降壓轉換器系列產品。該器件的輸入電壓范圍為 2.3V 至 6V，支持常用電池技術。此外，該器件可用于低電壓系統電源軌。
TPS6208x 專注于在寬輸出電流范圍下實現高效降壓轉換。該轉換器在中等程度的負載到高負載時運行于脈寬調制 (PWM) 模式，并在輕負載電流條件下自動進入省電模式運行，從而在整個負載電流范圍內保持高效率。為了在超低負載或無負載電流下保持高效率運行，該器件采用具有超低靜態電流的貪睡模式。該功能通過 MODE 引腳使能，可延長增加電池驅動 應用 的運行時間，同時保持最低待機電流，以滿足針對低待機電流的綠色能源標準。
為了滿足系統電源軌需求，內部補償電路支持使用高于 100μF 的外部輸出電容。憑借 DCS-Control™架構，可實現出色的負載瞬態性能和輸出電壓調節精度。該器件采用帶有散熱焊盤的 2mm x 2mm WSON 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS62080 | WSON (8) | 2.00mm x 2.00mm |
| TPS62080A | ||
| TPS62081 | ||
| TPS62082 |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

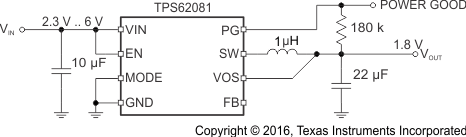

典型應用電路原理圖 |
|
|
空白  |
