1 特性
- 5A 最大輸出電流
- 集成 31mΩ 和 16mΩ FET
- D-CAP2™模式控制，具有快速動態響應特性
- 輸入電壓范圍：4.5V 至 17V
- 輸出電壓范圍：0.76V 至 7V
- 可在輕負載條件下利用跳脈沖的方式實現高效率 Eco-mode™
- 500kHz 開關頻率
- 關斷電流 ≤ 1µA
- 1% 反饋電壓精度
- 從預偏置輸出電壓?jiǎn)?dòng)
- 逐周期電流限制
- 斷續模式過流保護
- 非鎖存 UVP、UVLO 和 TSD 保護
2 應用
- 數字電視電源
- 高清 藍光™光盤播放器
- 網絡家庭終端設備
- 數字機頂盒 (STB)
- 安全監控
3 說明
TPS565201 是一款簡單易用的 5A 同步降壓轉換器。
該器件經過優化，最大限度地減少了運行所需的外部組件并可實現低待機電流。
此開關模式電源 (SMPS) 器件采用 D-CAP2™控制，此控制方式無需外部補償組件即可實現快速瞬態響應。D-CAP2 還支持使用低等效串聯電阻 (ESR) 專用聚合物電容器和陶瓷輸出電容器。
TPS565201 能夠以脈沖跳躍模式運行，從而能在輕負載運行期間保持高效率。
TPS565201 器件采用 6 引腳 1.6mm × 2.9mm SOT (DDC) 封裝，可在 –40°C 至 125°C 的結溫范圍下運行。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS565201 | DDC (6) | 1.60mm x 2.90mm |
- 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。
空白
空白

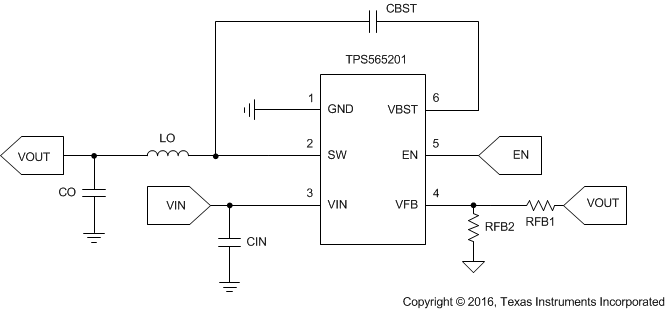

簡化電路原理圖

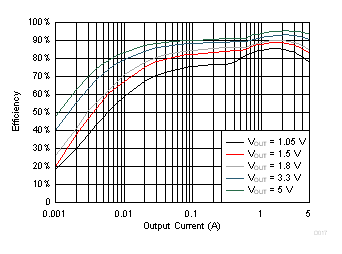

TPS565201 效率
