1 特性
- TPS564201 集成有 50mΩ 和 22mΩ 場效應晶體管 (FET) 的 4A 轉換器
- D-CAP2™模式控制，用于快速瞬態響應
- 輸入電壓范圍：4.5V 至 17V
- 輸出電壓范圍：0.76V 至 7V
- 脈沖跳躍模式
- 560kHz 開關頻率
- 低關斷電流（小于 5µA）
- 1.6% 反饋電壓精度 (25°C)
- 從預偏置輸出電壓中啟動
- 逐周期過流限制
- 斷續模式過流保護
- 非鎖存欠壓保護 (UVP) 和熱關斷 (TSD) 保護
- 固定軟啟動時間：1.0ms
- 結合使用 TPS564201 和 WEBENCH® 電源設計器創建定制設計方案
2 應用
- 數字電視電源
- 高清 藍光™光盤播放器
- 網絡家庭終端設備
- 數字機頂盒 (STB)
- 安全監控
3 說明
TPS564201 是一款采用 SOT-23 封裝的簡單易用型 4A 同步降壓轉換器。
該器件經過優化，最大限度地減少了運行所需的外部組件并且可以實現低待機電流。
這些開關模式電源 (SMPS) 器件采用 D-CAP2 模式控制，能夠提供快速瞬態響應，并且在無需外部補償組件的情況下支持諸如高分子聚合物等低等效串聯電阻 (ESR) 輸出電容以及超低 ESR 陶瓷電容器。
TPS564201 可在脈沖跳躍模式下運行，從而能在輕載運行期間保持高效率。 TPS564201 采用 6 引腳 1.6-mm × 2.9-mm SOT (DDC) 封裝，額定結溫范圍為 –40°C 至 125°C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS564201 | DDC (6) | 1.60mm x 2.90mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
空格
空白
空白

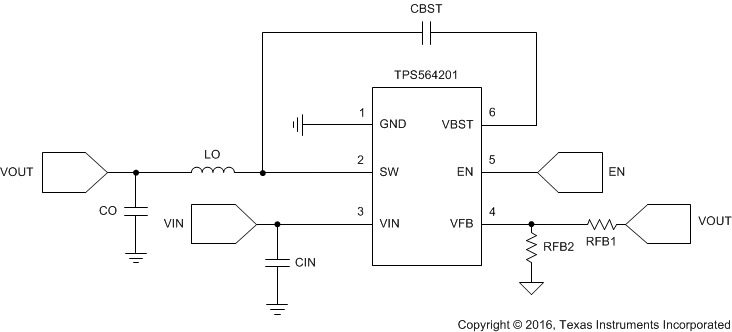

簡化電路原理圖

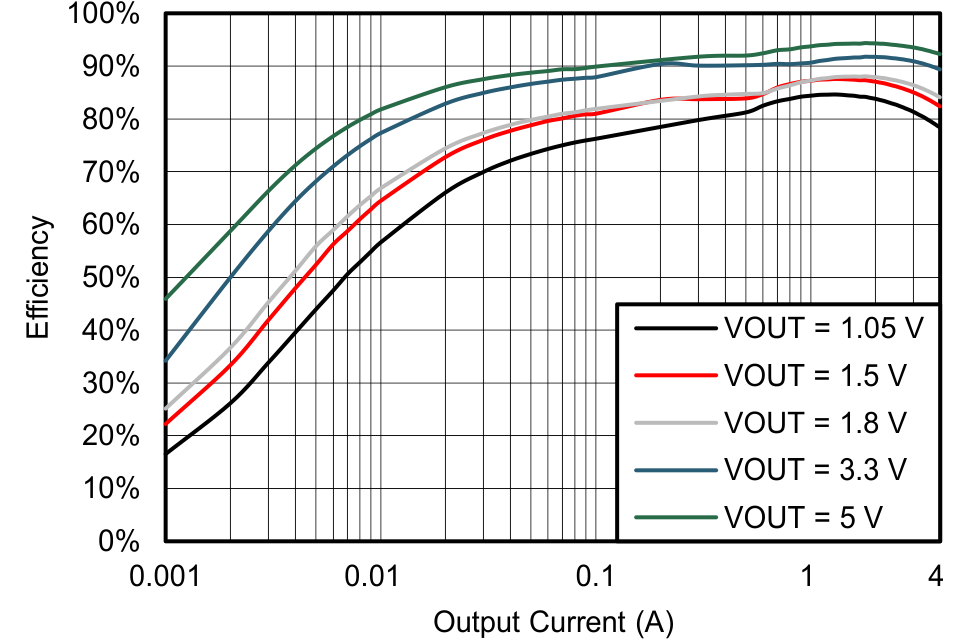

TPS564201 效率
