1 特性
- 集成了 26mΩ 和 19mΩ MOSFET
- 分離電源軌：PVIN 上的電壓范圍為 1.6V 至 17V
- 200kHz 至 1.6MHz 開關頻率
- 與外部時鐘同步
- 溫度范圍內實現0.8V±1% 電壓基準
- 低至 2µA 的關斷靜態電流
- 單調啟動至預偏置輸出
- -40°C 至 150°C 工作結溫范圍
- 可調慢啟動和電源排序
- 針對欠壓及過壓的電源良好輸出監控
- 可調節輸入欠壓鎖定
- 若要查看 SWIFT™ 文檔，請?jiān)L問 http://www.cqwzaes.cn/swift
- 結合使用 TPS54620 和 WEBENCH 電源設計器創建定制設計方案
2 應用
- 高密度分布式電源系統
- 高性能點的負載調整
- 寬帶、網絡互聯及光纖通信基礎設施
3 說明
TPS54620 采用熱增強型 3.50mm × 3.50mm QFN 封裝，是一款功能齊全的 17V 6A 同步降壓轉換器；該器件具有高效率且集成了高側和低側 MOSFET，經過優化實現小型設計。通過電流模式控制減少組件數量，同時通過選擇高開關頻率縮小電感封裝尺寸，從而進一步節省空間。
輸出電壓啟動斜坡由 SS/TR 引腳控制，可實現獨立電源運行，或者跟蹤狀態下的運行。此外，正確配置使能與開漏電源良好引腳也可實現電源時序。
高側 FET 的逐周期電流限制可在過載情況下保護器件，并通過低側拉電流限制防止電流失控，增強限制效果。此外，還提供可關閉低側 MOSFET 的低側灌電流限制，防止反向電流過大。裸片溫度超過熱關斷溫度時，熱關斷會禁用此部件。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS54620 | VQFN (14) | 3.50mm x 3.50mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

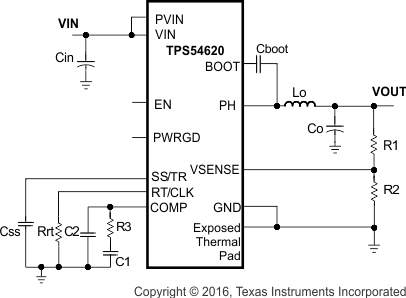

簡化原理圖

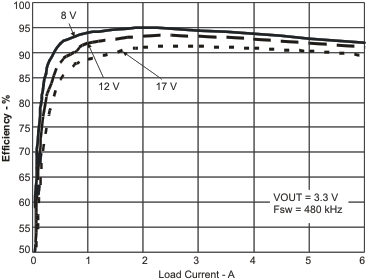

效率與負載電流間的關系
