ZHCS937E May 2012 – November 2015 TPS54061
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3
Feature Description
- 7.3.1 Fixed Frequency PWM Control
- 7.3.2 Slope Compensation Output Current
- 7.3.3 Error Amplifier
- 7.3.4 Voltage Reference
- 7.3.5 Adjusting the Output Voltage
- 7.3.6 Enable and Adjusting UVLO
- 7.3.7 Internal Slow-Start
- 7.3.8 Constant Switching Frequency and Timing Resistor (RT/CLK Pin)
- 7.3.9 Selecting the Switching Frequency
- 7.3.10 Synchronization to RT/CLK Pin
- 7.3.11 Overvoltage Protection
- 7.3.12 Thermal Shutdown
- 7.4 Device Functional Modes
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
2 應用
- 4mA 至 20mA 電流回路供電傳感器
- 低功率待機電壓或者偏置電壓電源
- 工業過程控制、計量、和安全系統
- 高壓線性穩壓器的高效替代產品
3 說明
TPS54061 器件是一款 60V、200mA 同步降壓 DC-DC 轉換器，此轉換器集成有高側和低側 MOSFET。電流模式控制提供了簡單的外部補償和靈活的組件選擇。非開關電源電流為 90µA。使用使能引腳可將關斷電源電流減少至 1.4µA。
為提高輕負載條件下的效率，低側 MOSFET 會在電感電流達到 0 時充當二極管。
欠壓閉鎖內部設定為 4.5V，但可采用兩個使能引腳上的電阻器將其提高。輸出電壓啟動斜坡由內部緩啟動時間控制。
可調節開關頻率范圍可實現高效率和外部組件尺寸優化。頻率折返和熱關斷功能在過載情況下保護部件。
TPS54061 集成有 MOSFET 和引導再充電二極管，并且采用小型 3.00mm x 3.00mm 散熱增強型 VSON 封裝最大限度減小了 IC 封裝尺寸，從而實現了小型設計。
TPS54061 由 WEBENCH™Designer 提供支持 (www.ti.com)。

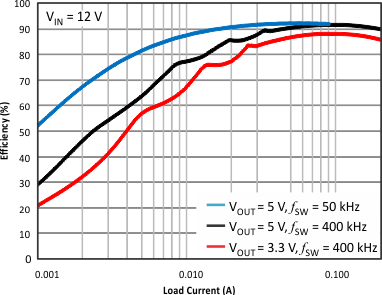

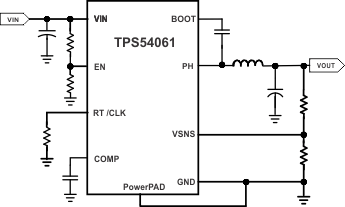

器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS54061 | VSON (8) | 3.00mm x 3.00mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
