ZHCSBX1B NOVEMBER 2013 – December 2014 TPS53915
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagrams
- 7.3
Feature Description
- 7.3.1 Powergood
- 7.3.2 D-CAP3 Control and Mode Selection
- 7.3.3 D-CAP3 Mode
- 7.3.4 Sample and Hold Circuitry
- 7.3.5 Adaptive Zero-Crossing
- 7.3.6 Forced Continuous-Conduction Mode
- 7.3.7 Current Sense and Overcurrent Protection
- 7.3.8 Overvoltage and Undervoltage Protection
- 7.3.9 Out-Of-Bounds Operation (OOB)
- 7.3.10 UVLO Protection
- 7.3.11 Thermal Shutdown
- 7.4 Device Functional Modes
- 7.5
Programming
- 7.5.1 The PMBus General Descriptions
- 7.5.2 PMBus Slave Address Selection
- 7.5.3 PMBus Address Selection
- 7.5.4 Supported Formats
- 7.5.5 Supported PMBus Commands
- 7.5.6 CLEAR_FAULTS [03h] (Send Byte)
- 7.5.7 STORE_DEFAULT_ALL [11h] (Send Byte)
- 7.5.8 RESTORE_DEFAULT_ALL [12h] (Send Byte)
- 7.5.9 STATUS_WORD [79h] (Read Word)
- 7.5.10 CUSTOM_REG (MFR_SPECIFIC_00) [D0h] (R/W Byte)
- 7.5.11 DELAY_CONTROL (MFR_SPECIFIC_01) [D1h] (R/W Byte)
- 7.5.12 MODE_SOFT_START_CONFIG (MFR_SPECIFIC_02) [D2h] (R/W Byte)
- 7.5.13 FREQUENCY_CONFIG (MFR_SPECIFIC_03) [D3h] (R/W Byte)
- 7.5.14 VOUT_ADJUSTMENT (MFR_SPECIFIC_04) [D4h] (R/W Byte)
- 7.5.15 Output Voltage Fine Adjustment Soft Slew Rate
- 7.5.16 VOUT_MARGIN (MFR_SPECIFIC_05) [D5h] (R/W Byte)
- 7.5.17 Output Voltage Margin Adjustment Soft-Slew Rate
- 7.5.18 UVLO_THRESHOLD (MFR_SPECIFIC_06) [D6h]
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
1 特性
- 集成的 13.8mΩ 和 5.9mΩ 金屬氧化物半導體場效應晶體管 (MOSFET) 支持 12A 連續輸出電流
- 可通過 PMBus™SWIFT™
- 來調節：電壓裕量和調節
- 軟啟動時間
- 加電延遲
- VDD 欠壓閉鎖 (UVLO) 電平
- 故障報告
- 開關頻率
- 支持所有陶瓷輸出電容
- 基準電壓 600mV（耐受幅度 ±0.5%）
- 輸出電壓范圍：0.6V 至 5.5V
- D-CAP3™控制模式，此模式具有快速負載階躍響應
- 針對輕負載時高效率的自動跳躍 Eco-mode™模式
- 針對嚴格輸出紋波和電壓要求的強制連續傳導模式 (FCCM)
- 8 個介于
200kHz 至 1MHz 之間的可選頻率設置 - 3.5mm × 4.5mm， 28 引腳，四方扁平無引線 (QFN) 封裝
2 應用范圍
- 服務器和云計算負載點 (POL) 產品
- 寬帶、網絡互聯及光纖通信基礎設施
- 輸入輸出 (I/O) 電源
- 在 WEBENCH™ 設計中心中提供支持
3 說明
TPS53915 是一款具有自適應接通時間 D-CAP3 控制模式的小尺寸，同步降壓轉換器。此器件使空間受限電源系統易于使用，并且外部組件數量較少。
該器件 特有 高性能集成 MOSFET、精度為 0.5% 的 0.6V 電壓基準和一個集成的升壓開關。具有競爭力的 特性 包括：極低外部組件數量、快速負載瞬態響應、自動跳躍模式操作、內部軟啟動控制，并且無需補償。此外，該器件還 具備 可編程性和故障報告特性，這些特性通過 PMBus™實現，以簡化電源設計。
強制持續傳導模式有助于滿足數字信號處理器 (DSP) 和現場可編程門陣列 (FPGA) 性能實現所要求的嚴格電壓調節精度。TPS53915 采用 28 引腳 QFN 封裝，并且在 -40°C 至 85°C 的環境溫度范圍內額定運行。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS53915 | VQFN-CLIP (28) | 4.50mm x 3.50mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

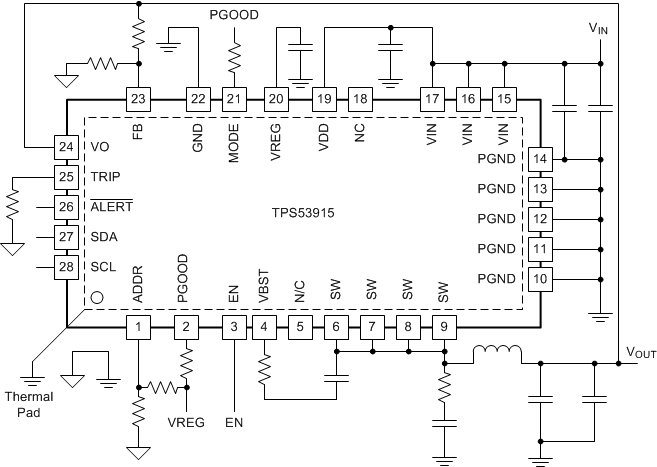

簡化電路原理圖

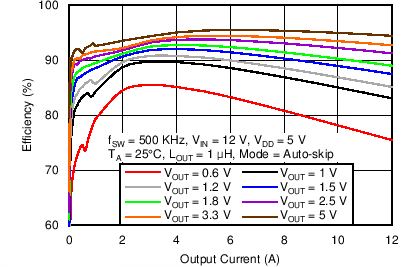

效率與輸出電流間的關系
