ZHCSAO5B December 2012 – October 2015 TPS51604
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
1 特性
- 針對已優化連續傳導模式 (CCM) 的精簡死區時間驅動電路
- 針對已優化斷續傳導模式 (DCM) 效率的自動零交叉檢測
- 針對已優化輕負載效率的多個低功耗模式
- 為了實現高效運行的經優化信號路徑延遲
- 針對超級本 (Ultrabook) FET 的集成 BST 開關驅動強度
- 針對 5V FET 驅動而進行了優化
- 轉換輸入電壓范圍 (VIN)：4.5V 至 28V
- 2mm × 2mm 8 引腳 WSON 散熱墊封裝
2 應用
- 使用高頻 CPU 且具有以下電源輸入的平板電腦：
- 適配器
- 電池
- NVDC
- 5V 至 12V 電源軌
3 說明
TPS51604 驅動器針對高頻 CPU VCORE 應用 進行了優化。具有 降低 死區時間驅動和自動零交越等高級特性，可用于在整個負載范圍內優化效率。
SKIP 引腳提供 CCM 操作選項，以支持輸出電壓的受控管理。此外，TPS51604 支持兩種低功耗模式。借助于脈寬調制 (PWM) 輸入三態，靜態電流被減少至 130µA，并支持立即響應。當 SKIP 被保持在三態時，電流被減少至 8µA（恢復切換通常需要 20µs）。此驅動器與合適的德州儀器 (TI) 控制器配對使用，能夠成為出色的高性能電源系統。
TPS51604 器件采用節省空間的耐熱增強型 8 引腳 2mm x 2mm WSON 封裝，工作溫度范圍為 -40°C 至 105°C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS51604 | WSON (8) | 2.00mm x 2.00mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

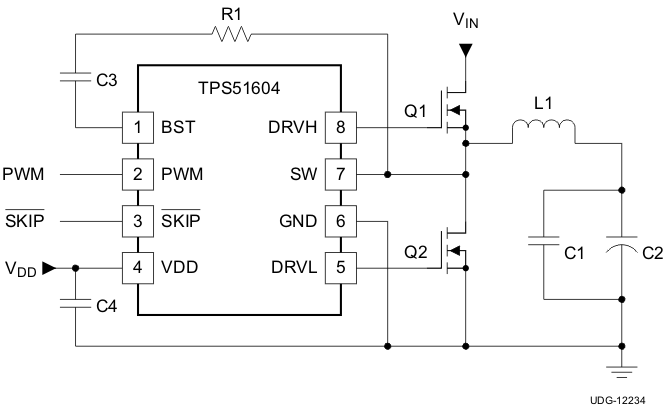

簡化電路原理圖
