ZHCSNW0C February 2019 – April 2021 TPS51396A
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11Device and Documentation Support
- 12Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- RJE|20
散熱焊盤機械數據 (封裝 | 引腳)
- RJE|20
訂購信息
3 說明
TPS51396A 是一款具有集成式 FET 且具有成本效益的高電壓輸入、高效率同步降壓轉換器。
TPS51396A 的主要特性是其 ULQ（超低靜態電流），可實現低偏置電流和大負荷運行。該 ULQ 特性非常有益于在低功耗運行時延長電池壽命。TPS51396A 的電源輸入電壓范圍為 4.5V 至 24V。該器件使用 DCAP3 控制模式來提供快速瞬態響應、良好的線路和負載調節，無需外部補償，并支持低等效串聯電阻 (ESR) 輸出電容器，如專用聚合物和超低 ESR 陶瓷電容器。
TPS51396A 提供 OVP、UVP、OCP、OTP 和 UVLO 的全面保護。它結合了電源正常信號和輸出放電功能。
可使用 TPS51396A 中的 MODE 引腳來設置 Eco-Mode 或 OOA 模式，從而實現輕負載運行。Eco-Mode 在輕負載運行期間可保持高效率，OOA 模式工作時的開關頻率大于 25kHz（即使沒有負載也是如此）。
TPS51396A 同時支持內部和外部軟啟動時間選項。它具有 1.3ms 的內部固定軟啟動時間。如果應用需要更長的軟啟動時間，則可以使用外部 SS 引腳，通過連接外部電容器來實現。
TPS51396A 可采用 20 引腳 3.0mm × 3.0mm HotRod 封裝，額定結溫范圍為 –40°C 至 125°C。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPS51396A | VQFN (20) | 3.00mm × 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

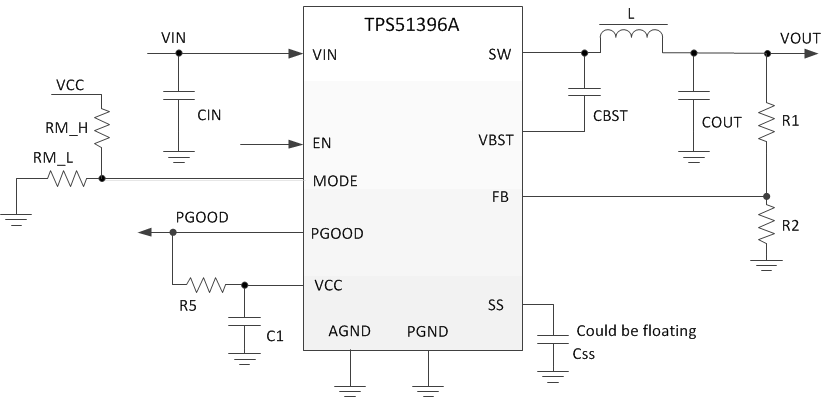

典型應用

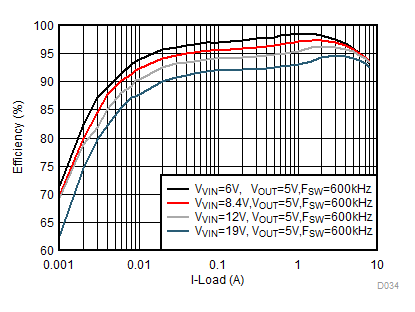

效率與輸出電流 ECO 模式
