ZHCS189E June 2011 – December 2015 TPS43335-Q1 , TPS43336-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3
Feature Description
- 7.3.1
Buck Controllers: Normal Mode PWM Operation
- 7.3.1.1 Frequency Selection and External Synchronization
- 7.3.1.2 Enable Inputs
- 7.3.1.3 Feedback Inputs
- 7.3.1.4 Soft-Start Inputs
- 7.3.1.5 Current-Mode Operation
- 7.3.1.6 Current Sensing and Current Limit With Foldback
- 7.3.1.7 Slope Compensation
- 7.3.1.8 Power-Good Outputs and Filter Delays
- 7.3.1.9 Light-Load PFM Mode
- 7.3.2 Boost Controller
- 7.3.3 Frequency-Hopping Spread Spectrum (TPS43336-Q1 Only)
- 7.3.4 Gate-Driver Supply (VREG, EXTSUP)
- 7.3.5 External P-Channel Drive (GC2) and Reverse Battery Protection
- 7.3.6 Undervoltage Lockout and Overvoltage Protection
- 7.3.7 Thermal Protection
- 7.3.1
Buck Controllers: Normal Mode PWM Operation
- 7.4 Device Functional Modes
-
8 Application and Implementation
- 8.1 Application Information
- 8.2
Typical Applications
- 8.2.1
Automotive Infotainment Supply
- 8.2.1.1 Design Requirements
- 8.2.1.2
Detailed Design Procedure
- 8.2.1.2.1 Boost Component Selection
- 8.2.1.2.2 Boost Maximum Input Current IIN_MAX
- 8.2.1.2.3 Boost Inductor Selection, L
- 8.2.1.2.4 Inductor Ripple Current, IRIPPLE
- 8.2.1.2.5 Peak Current in Low-Side FET, IPEAK
- 8.2.1.2.6 Right Half-Plane Zero RHP Frequency, fRHP
- 8.2.1.2.7 Output Capacitor, COUTx
- 8.2.1.2.8 Bandwidth of Boost Converter, fC
- 8.2.1.2.9 Output Ripple Voltage Due to Load Transients, ?VOUTx
- 8.2.1.2.10 Selection of Components for Type II Compensation
- 8.2.1.2.11 Input Capacitor, CIN
- 8.2.1.2.12 Output Schottky Diode D1 Selection
- 8.2.1.2.13 Low-Side MOSFET (BOT_SW3)
- 8.2.1.2.14 BuckA Component Selection
- 8.2.1.2.15 Inductor Selection L
- 8.2.1.2.16 Inductor Ripple Current IRIPPLE
- 8.2.1.2.17 Output Capacitor COUTA
- 8.2.1.2.18 Bandwidth of Buck Converter fC
- 8.2.1.2.19 Selection of Components for Type II Compensation
- 8.2.1.2.20 Resistor Divider Selection for Setting VOUTA Voltage
- 8.2.1.2.21 BuckB Component Selection
- 8.2.1.2.22 Resistor Divider Selection for Setting VOUT Voltage
- 8.2.1.2.23 BuckX High-Side and Low-Side N-Channel MOSFETs
- 8.2.1.3 Application Curves
- 8.2.2 Automotive ADAS Supply
- 8.2.1
Automotive Infotainment Supply
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DAP|38
散熱焊盤機械數據 (封裝 | 引腳)
- DAP|38
訂購信息
1 特性
- 適用于汽車電子 應用
- 具有下列結果的 AEC-Q100 測試指南：
- 器件溫度 1 級：-40°C 至 125°C 的環境運行溫度范圍
- 器件人體放電模式 (HBM) 靜電放電 (ESD) 分類等級 H2
- 器件組件充電模式 (CDM) ESD 分類等級 C2
- 兩個同步降壓控制器
- 一個預升壓控制器
- 當啟用升壓時，輸入電壓范圍高達 40V，（瞬態電壓高達 60V），運行電壓低至 2V
- 低功耗模式 IQ：30µA（一個降壓控制器打開），35µA（兩個降壓控制器打開）
- 低關斷電流 Ish < 4µA
- 0.9V 至 11V 的降壓輸出范圍
- 可選升壓輸出：7V，10V，或者 11V
- 可編程頻率和外部同步范圍為 150kHz 至 600kHz
- 獨立的使能輸入 (ENA，ENB)
- 頻率展頻 (TPS43336-Q1)
- 輕負載時，可選擇強制持續模式或自動低功耗模式
- 感應電阻器或者電感器 DCR 感測
- 降壓通道之間的反相開關
- 峰值柵極驅動電流 0.7A
- 耐熱增強型 38 引腳散熱薄型小外形尺寸封裝 (HTSSOP)(DAP) PowerPAD™的 8 引腳小外形尺寸 (SO) 封裝
2 應用范圍
- 汽車啟停、信息娛樂、導航儀表板系統
- 工業和汽車用多軌直流配電系統和電子控制單元
3 說明
TPS43335-Q1 和 TPS43336-Q1 包含兩個電流模式同步降壓控制器和一個電壓模式升壓控制器。該器件非常適合用作 Iq 需求較低的前置穩壓器， 適用于 必須抑制因啟動事件所引起壓降的應用。集成升壓控制器允許器件在輸入低至 2V 的條件下運行，同時不會導致降壓穩壓器輸出級下降。在輕負載時，可以啟用降壓控制器來在自動低功耗模式下運行，消耗的靜態電流僅為 30μA。
降壓轉換器有獨立的軟啟動功能和電源正常指示器。降壓控制器中的電流折返和升壓控制器中的逐周期電流限制提供了外部金屬氧化物半導體場效應晶體管 (MOSFET) 保護。用戶可以在 150kHz 至 600kHz 的范圍內設定開關頻率，或者將其同步至同一范圍內的外部時鐘。此外，TPS43336-Q1 提供跳頻擴頻操作。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS43335-Q1 | HTSSOP (38) | 6.20mm x 12.50mm |
| TPS43336-Q1 |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

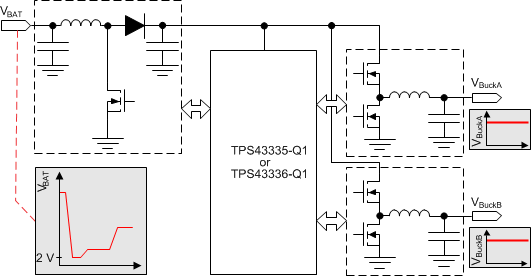

典型應用圖
