ZHCSED0 November 2015 TPS40210-EP
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3
Feature Description
- 7.3.1 Soft-Start
- 7.3.2 BP Regulator
- 7.3.3 Shutdown (DIS/EN Pin)
- 7.3.4 Minimum On-Time and Off-Time Considerations
- 7.3.5 Setting the Oscillator Frequency
- 7.3.6 Synchronizing the Oscillator
- 7.3.7 Current Sense and Overcurrent
- 7.3.8 Current Sense and Subharmonic Instability
- 7.3.9 Current Sense Filtering
- 7.3.10 Control Loop Considerations
- 7.3.11 Gate Drive Circuit
- 7.4 Device Functional Modes
-
8 Application and Implementation
- 8.1 Application Information
- 8.2
Typical Application
- 8.2.1 Design Requirements
- 8.2.2
Detailed Design Procedure
- 8.2.2.1 Duty Cycle Estimation
- 8.2.2.2 Inductor Selection
- 8.2.2.3 Rectifier Diode Selection
- 8.2.2.4 Output Capacitor Selection
- 8.2.2.5 Input Capacitor Selection
- 8.2.2.6 Current Sense and Current Limit
- 8.2.2.7 Current Sense Filter
- 8.2.2.8 Switching MOSFET Selection
- 8.2.2.9 Feedback Divider Resistors
- 8.2.2.10 Error Amplifier Compensation
- 8.2.2.11 RC Oscillator
- 8.2.2.12 Soft-Start Capacitor
- 8.2.2.13 Regulator Bypass
- 8.2.2.14 Bill of Materials
- 8.2.3 Application Curves
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DRC|10
散熱焊盤機械數據 (封裝 | 引腳)
- DRC|10
訂購信息
1 特性
- 用于升壓、反激、單端初級電感轉換器 (SEPIC)、發光二極管 (LED) 驅動應用
- 寬輸入工作電壓：4.5V 至 52V
- 可調節振蕩器頻率
- 固定頻率電流模式控制
- 內部斜率補償
- 集成低側驅動器
- 可編程閉環軟啟動
- 過流保護
- 外部同步功能
- 基準電壓為 700mV
- 低電流禁用功能
2 應用
- LED 照明
- 工業控制系統
- 電池供電系統
3 說明
TPS40210-EP 是一款具有寬輸入電壓范圍（4.5 至 52V）的非同步升壓控制器。 該器件適用于需要接地源 N 溝道場效應晶體管 (FET) 的拓?fù)洌ㄉ龎?、反激、SEPIC 和各種 LED 驅動器應用。 其特性包括：可編程軟啟動、具有自動重試功能的過流保護以及可編程振蕩器頻率。 電流模式控制可改善瞬態響應并簡化環路補償。
器件信息(1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS40210-EP | VSON (10) | 3.05mm × 4.98mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

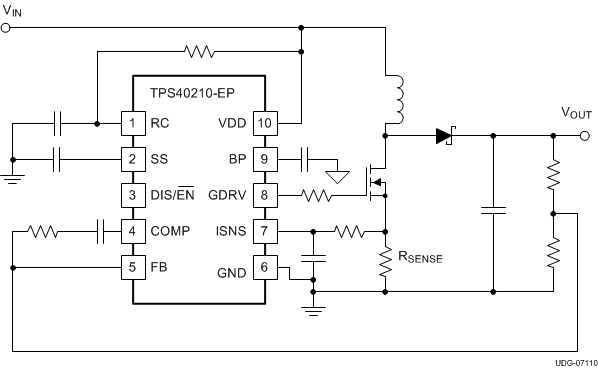

簡化電路原理圖
