ZHCSAS6B August 2012 – April 2015
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械封裝和可訂購信息
2 應用范圍
- 智能電話
- 平板電腦, Ultrabooks™
- 游戲控制臺
- 便攜式消費類產品
- 導航器件
- 消費類醫療產品
- 玩具
3 說明
TPS3420、TPS3421 和 TPS3422 (TPS342x) 是低電流、超小型、按鈕式復位定時器。 這些器件使用一個長定時設置延遲來提供所需的系統復位并且避免由短時按鈕關閉或按鍵按壓而造成的復位。 這個復位配置還可區分軟件終端和硬件系統復位。
TPS3420 和 TPS3421 監控兩個輸入（PB1 和 PB2）并且在兩個輸入在所選的時間延遲內都為低電平時輸出一個低電平有效復位脈沖信號 (RST)。 對于 TPS3421，RST在一個廠家設定的固定時間內保持低電平。 對于 TPS3420，RST在其中一個 PBx 輸入被釋放前保持低電平。 由于兩個輸入被用來確保復位，也就無需一個專用復位按鈕了。 TPS3422 監控一個輸入 (PB1) 并且在 PB1 在所選的時間延遲內為低電平時輸出一個低電平有效復位脈沖信號 (RST)。
TPS342x 具有一個開漏輸出，可與其他開漏器件進行線或連接。 TPS342x 的工作電壓范圍為 1.6V 至 6.5V，工作溫度范圍為 -40°C 至 +125°C，并且可提供精準而節省空間的微功耗解決方案以滿足系統復位需求。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS342x | USON (6) | 1.45mm x 1.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

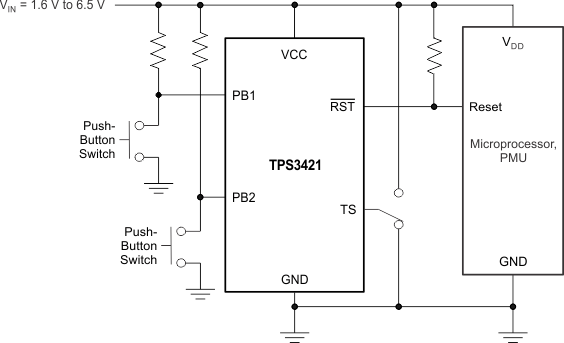

TPS3421 典型應用圖

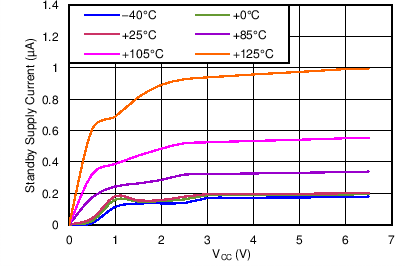

待機電源電流與電源電壓間的關系
