ZHCSE73C September 2015 – July 2017 TPS25810
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3
Feature Description
- 7.3.1 Configuration Channel Pins CC1 and CC2
- 7.3.2 Current Capability Advertisement and Overload Protection
- 7.3.3
Undervoltage Lockout (UVLO)
- 7.3.3.1 Device Power Pins (IN1, IN2, AUX, OUT, and GND)
- 7.3.3.2 FAULT Response
- 7.3.3.3 Thermal Shutdown
- 7.3.3.4 REF
- 7.3.3.5 Audio Accessory Detection
- 7.3.3.6 Debug Accessory Detection
- 7.3.3.7 Plug Polarity Detection
- 7.3.3.8 Device Enable Control
- 7.3.3.9 Load Detect
- 7.3.3.10 Power Wake
- 7.3.3.11 Port Power Management (PPM)
- 7.3.3.12 Implementing PPM in a System with Two Type-C Ports
- 7.3.3.13 PPM Operation
- 7.4 Device Functional Modes
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
1 特性
- 兼容 USB Type-C 版本 1.2 的下行數據端口 (DFP) 控制器
- 連接器連接/斷開檢測
- 配置通道 (CC) STD/1.5A/3A 電流能力通告
- 超高速極性確定
- VBUS 應用和放電
- VCONN 應用于電子標記電纜
- 音頻和調試附件識別
- 端口未連接時，IDDQ 的典型值為 0.7µA
- 三個輸入電源選項
- IN1：USB 充電電源
- IN2：VCONN 電源
- AUX：器件電源
- 電源喚醒可保證系統冬眠 (S4) 和關閉 (S5) 功耗狀態下的低功耗
- 34mΩ（典型值）高側金屬氧化物半導體場效應晶體管 (MOSFET)
- 1.7/3.4A ILimit (±7.1%) - 可編程
- 端口功率管理可實現多端口的功率資源優化
- 封裝：20 引腳晶圓級四方扁平無引線 (WQFN) 封裝 (3mm x 4mm) (1)
- UL列表 - 文件號E169910
1. CC 引腳符合 IEC-61000-4-2 標準
2 應用
- 筆記本中的 USB Type C 主機端口，用于休眠充電
- LCD 監視器/擴展塢和充電托板
- Type C USB 壁式充電器
3 說明
TPS25810 是一款 USB Type-C 下行端口 (DFP) 控制器，集成了一個額定電流為 3A 的 USB 電源開關。TPS25810 監視 Type-C 配置通道 (CC) 線路，確定何時連接了 USB 設備。如果連接了上行端口 (UFP) 設備，TPS25810 將對 VBUS 供電并將可選的 VBUS 拉電流能力通過直通 CC 線通告給 UFP。如果使用電子標記電纜連接了 UFP，TPS25810 還會將 VCONN 電源施加于電纜 CC 引腳。TPS25810 還會識別何時連接了 Type-C 音頻或調試附件。
TPS25810 在未連接設備時的電流消耗低于 0.7uA（典型值）。未連接 UFP 時，可使用 UFP 輸出禁用高功率 5V 電源，從而在 S4/S5 系統功耗狀態下節省更多系統電力。在此模式下，器件能夠由電壓較低 (3.3V) 的輔助電源 (AUX) 供電運行，該電源通常在低功耗狀態 (S4/S5) 下為系統微控制器供電。
TPS25810 34mΩ 電源開關有兩個可選的固定電流限值，與 Type-C 電流水平相對應。FAULT 輸出會在開關處于過流或過熱條件下發出信號。在所有端口不能同時提供高電流 (3A) 的環境下，LD_DET 輸出可對多個高電流 Type-C 端口的功率管理進行控制。

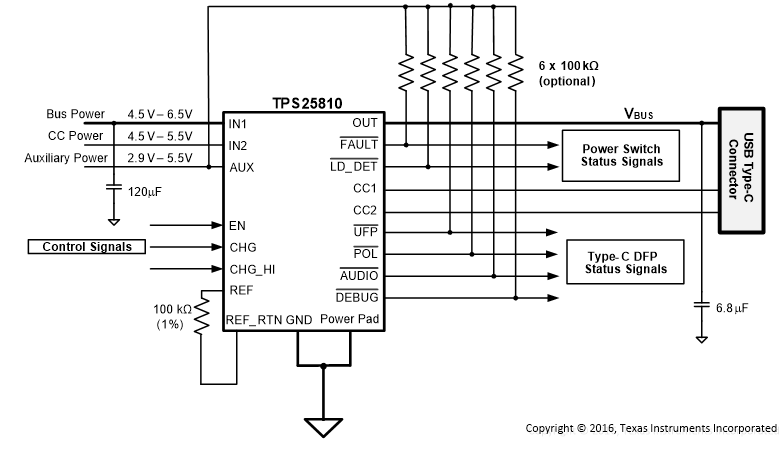

器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS25810 | 超薄四方扁平無引線 (WQFN) (20) | 3.00mm x 4.00mm |
- 要了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
