1 特性
- 符合 AEC-Q100
- 器件人體模型 (HBM) 靜電放電 (ESD) 分類等級 H2
- 器件充電器件模型 (CDM) ESD 分類等級 C5
- 2 個獨立的電流限制通道
- 滿足 USB 電流限制要求
- 可調電流限值，250mA-2.8A（典型值）
- 精確的 2.1A（最小值）/2.5A（最大值）設置
- 快速短路響應 - 3.5μs（典型值）
- 2 個 44mΩ 高側金屬氧化物半導體場效應晶體管 (MOSFET)
- 工作范圍：2.5V 至 6.5V
- 最大待機電源電流 2μA
- 內置軟啟動
- 15 kV/8kV 系統級靜電放電 (ESD) 能力
2 應用范圍
汽車 USB 充電端口
3 說明
TPS2561A-Q1是一款雙通道配電開關，此開關用于對電流限制精度有要求或者會遇到重電容負載和短路的汽車應用。 這些器件通過一個外部電阻器為每個通道提供一個 250mA 至 2.8A 之間（典型值）的可編程電流限制閥值。 對電源開關的上升和下降次數進行控制以最大限度地降低接通/關閉期間的電流浪涌。
當輸出負載超過電流限制閥值時，通過切換至恒定電流模式，TPS2561A-Q1 器件的每個通道將輸出電流限制到一個安全水平上。 在過流和過熱條件下，每個通道的 FAULTx 邏輯輸出單獨置位為低電平。
與 TPS2511-Q 或 TPS2513A-Q1 一同使用，提供一個低損耗，符合汽車應用需要，USB 充電端口解決方案，此解決方案能夠為目前普遍的手機和平板電腦充電。
器件信息
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS2561A-Q1 | SON (10) | 3.00mm x 3.00mm |

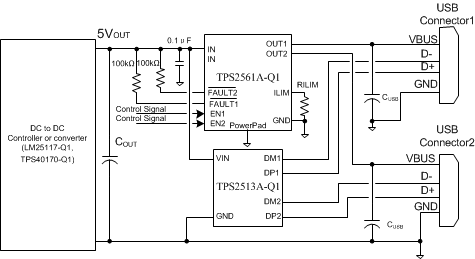

作為雙端口汽車 USB 充電端口解決方案的典型應用范圍
