1 特性
- 適用于汽車電子 應用 具有符合 AEC-Q100 標準的下列結果：
- 器件人體放電模式 (HBM) 靜電放電 (ESD) 分類等級 H2
- 器件組件充電模式 (CDM) ESD 分類等級 C5
- 2.5V 至 6.5V 工作電壓范圍
- 1.2 至 4.7A 的可調節電流 I(LIMIT)（4.7A 時的限流精度為 ±4.7%）
- 3.5µs 短路關斷響應時間（典型值）
- 13mΩ 高側金屬氧化物半導體場效應晶體管 (MOSFET)
- 2μA 最大待機電源電流
- 內置軟啟動
- 禁用時提供反向電流阻斷
- 8kV/15kV 系統級靜電放電 (ESD) 能力
- 具有可濕性側面的 10 引腳小外形尺寸無引線 (3mm × 3mm) 封裝
2 應用
- 汽車類 USB 端口/集線器
- 汽車類內部負載開關
3 說明

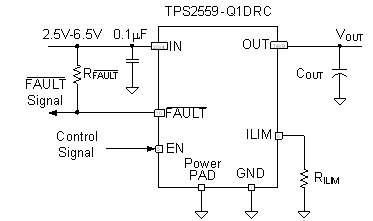

TPS2559-Q1 配電開關專門用于 需要低電阻、高精度限流開關或使用高容性負載 的應用。TPS2559-Q1 最高可提供 5.5A 的持續負載電流，通過單個接地電阻即可實現精確限流。當輸出負載超出限流閾值時，可通過切換至恒流模式使輸出電流保持在一個安全的級別。過載事件期間，輸出電流被限制在由 R(ILIM) 設定的級別。如果出現持續過載，TPS2559-Q1 將進入熱關斷模式，從而避免自身發生損壞。
對電源開關的上升和下降次數進行控制以最大程度降低接通或關斷期間的電流沖擊。在過流或過熱情況下，FAULT 邏輯輸出被置為低電平。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS2559-Q1 | 超薄小外形尺寸無引線 (VSON) (10) | 3.00mm x 3.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
