1 特性
2 應用范圍
- 車輛 USB 電源充電器
- 汽車充電器
3 說明
TPS2513A-Q1 和 TPS2514A-Q1 是 USB 專用充電端口 (DCP) 控制器，用于為大多數常見手機和平板電腦充電。 一個自動檢測特性監控 USB 數據線路電壓，并在數據線路上自動提供正確的電氣特征，以便在下列專用充電系統配置中為兼容器件充電：
- 分壓器 3 模式，需要分別在 D+ 和 D- 線路上施加 2.7V 和 2.7V 電壓。
- BC1.2 短接模式，需要將 D+ 線路短接至 D- 線路。
- 1.2V 模式，需要在 D+ 和 D- 線路上施加 1.2V 電壓
搭配使用 TPS2561A-Q1 與 TPS2513A-Q1（雙通道）、TPS2557-Q1 與 TPS2514A-Q1（單通道）可提供一套低損耗的汽車級 USB 充電端口解決方案，該解決方案能夠?yàn)槟壳八谐Ｒ姷氖謾C(jī)和平板電腦充電。
器件信息 (1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS2513A-Q1 | SOT-23 (6) | 2.90mm x 1.60mm |
| TPS2514A-Q1 |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
4 簡化應用示意圖

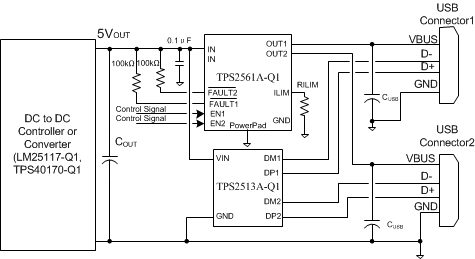

典型應用諸如雙端口車輛 USB 充電端口解決方案的 USB 專用充電端口控制器
