ZHCS845A March 2012 – July 2015 TPS2379
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Parameter Measurement Information
-
8 Detailed Description
- 8.1 Overview
- 8.2 Functional Block Diagram
- 8.3 Feature Description
- 8.4
Device Functional Modes
- 8.4.1
PoE Overview
- 8.4.1.1 Threshold Voltages
- 8.4.1.2 PoE Start-Up Sequence
- 8.4.1.3 Detection
- 8.4.1.4 Hardware Classification
- 8.4.1.5 Inrush and Start-up
- 8.4.1.6 Maintain Power Signature
- 8.4.1.7 Start-up and Operation
- 8.4.1.8 PD Hotswap Operation
- 8.4.1.9 CDB and T2P
- 8.4.1.10 Auxiliary Pass MOSFET Control
- 8.4.1.11 Using DEN to Disable PoE
- 8.4.1
PoE Overview
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DDA|8
散熱焊盤機械數據 (封裝 | 引腳)
- DDA|8
訂購信息
1 特性
2 應用
- 符合 IEEE 802.3at 標準的器件
- 通用以太網供電 (UPOE) 兼容器件
- 視頻和網絡語音 (VoIP) 電話
- 多頻帶訪問點
- 監控?cái)z像機
- 微微基站
3 說明
TPS2379器件是一款 8 引腳集成電路，包含 實現 IEEE802.3at 2 類受電設備 (PD) 所需的全部功能，例如檢測、分類、2 類硬件分類以及啟動時的 140 mA 浪涌電流限制。該控制器的內部開關電阻低至 0.5Ω，并且采用耐熱增強型 PowerPAD 封裝，因此能夠長時間在高達 0.85A 的電流下運行。TPS2379 集成的內部開關電阻低至 0.5Ω，這使得 PD 能夠在正常運行時長時間承受高達 0.85A 的電流。TPS2379 器件支持高功率 應用 ，但需要外接導通晶體管。TPS2379 包含多項保護 功能 ，例如熱關斷、折返電流限制以及穩健耐用的 100V 內部開關。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS2379 | HSOP (8) | 4.89mm × 3.90mm |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

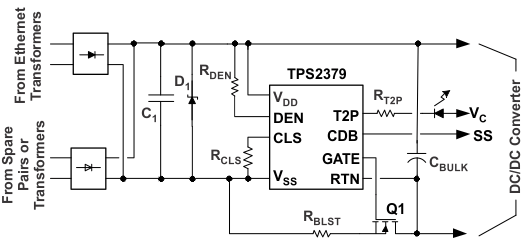

典型應用電路
