1 特性
- 集成式雙通道負載開關
- 輸入電壓范圍：0.8V 至 5.5V
- VBIAS 電壓范圍：2.5V 至 5.5V
- 非常適合 1S 電池配置
- 超低 RON 電阻
- VIN = 5V (VBIAS = 5V) 時，RON = 27mΩ
- VIN = 3.3V (VBIAS = 5V) 時，RON = 25mΩ
- VIN = 1.8V (VBIAS = 5V) 時，RON = 25mΩ
- 每通道最大 4A 持續開關電流
- 低靜態電流
- VBIAS = 5V 時為 55µA（兩個通道）
- VBIAS = 5V 時為 55µA（單通道）
- 低控制輸入閾值支持使用
1.2V、1.8V、2.5V、3.3V 邏輯 - 可配置上升時間(1)
- 快速輸出放電 (QOD)(2)（可選）
- 帶有散熱墊的 SON 14 引腳封裝
- ESD 性能經測試符合 JEDEC 標準
- 2kV 人體放電模式 (HBM) 和 1kV 器件充電模型 (CDM)
- 閂鎖性能超出 100mA，符合 JESD 78 II 類規范的要求
- 通用輸入輸出 (GPIO) 使能 - 高電平有效
- TPS22968N：僅限產品預覽 (1) (2)
2. 此特性通過一個 270Ω 電阻器將開關的輸出放電至接地 (GND)，從而防止輸出懸空。
1. 有關 CT 值與上升時間之間的關系，請參閱申請資料 部分
2 應用
- Ultrabook™
- 筆記本電腦和上網本
- 平板電腦
- 消費類電子產品
- 機頂盒
- 電信系統
3 說明
TPS22968x 是一款具有受控接通功能的小型、超低 RON 雙通道負載開關。此器件包含兩個可在 0.8 至 5.5V 輸入電壓范圍內運行的 N 溝道 MOSFET，并且每個溝道可支持最大
4A 的持續電流。每個開關由一個導通/關斷輸入（ON1 和 ON2）單獨控制，此輸入可與低電壓控制信號直接連接。為了能夠在開關關閉時快速進行輸出放電，TPS22968 中添加了一個 270Ω 的片上負載電阻器。
TPS22968x 采用小型、節省空間的封裝 (DPU)，該封裝具有集成式散熱墊，從而支持高功率耗散。該器件在自然通風環境下的額定運行溫度范圍為 –40 至 +105°C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS22968 TPS22968N |
WSON (14) | 3.00mm x 2.00mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

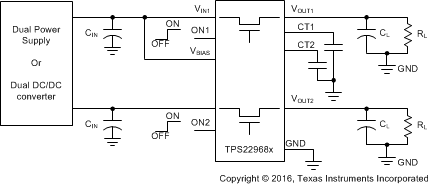

典型應用電路原理圖
