1 特性
- 集成 N 通道負載開關
- 輸入電壓范圍：1V 至 5.5V
- 內部導通 FET RDSON = 8mΩ（典型值）
- 超低導通電阻
- RON = 13mΩ（典型值），此時 VIN = 5V
- RON = 14m?（典型值），此時 VIN = 3.3V
- RON = 18m?（典型值），此時 VIN = 1.8V
- 3A 最大持續開關電流
- 反向電流保護（禁用時）
- 低關斷電流 (760nA)
- 1.3V GPIO 低閾值控制輸入
- 受控轉換率可避免浪涌電流
- 快速輸出放電（只適用于 TPS22964）
- 六引腳晶圓級芯片規模封裝（標稱尺寸 - 請參見附錄了解詳細信息）
- 0.9mm x 1.4mm，0.5mm 焊球間距，0.5mm 高度 (YZP)
- 經測試，靜電放電 (ESD) 性能符合 JESD 22 規范
- 2kV 人體模型（A114-B，II 類）
- 500V 充電器件模型 (C101)
2 應用
- 智能手機
- 筆記本計算機和 超極本™
- 平板電腦
- 固態硬盤 (SSD)
- 數字電視 (DTV)/IP 機頂盒
- POS 終端及媒體網關
3 說明
TPS22963/64 是一款具有受控接通功能的小型超低 RON 負載開關。 此器件包含一個低 RDSON N 通道金屬氧化物半導體場效應晶體管 (MOSFET)，可在 1V 至 5.5 輸入電壓范圍內運行并支持高達 3A 的開關電流。采用集成電荷泵偏置 NMOS 開關，從而獲得一個低開關導通電阻。 此開關可由一個打開/關閉輸入 (ON) 控制，此輸入可與低壓 GPIO 控制信號直接對接。 TPS22963/64 器件的上升時間受到內部控制以避免浪涌電流。
TPS22963/64 提供反向電流保護。 當電源開關禁用時，該器件將防止電流流向開關輸入端。 反向電流保護功能只有在該器件禁用時才有效，以便允許某些應用中特意的反向電流（開關使能時）。
TPS22963/64 采用超小型、節省空間的 6 引腳晶圓級芯片 (WCSP) 封裝，額定工作環境溫度范圍為 –40°C 至 85°C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS2296xC | DSBGA (6) | 1.40mm x 0.90mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

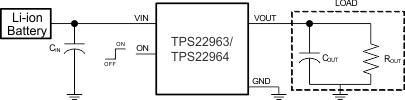

4 簡化電路原理圖
